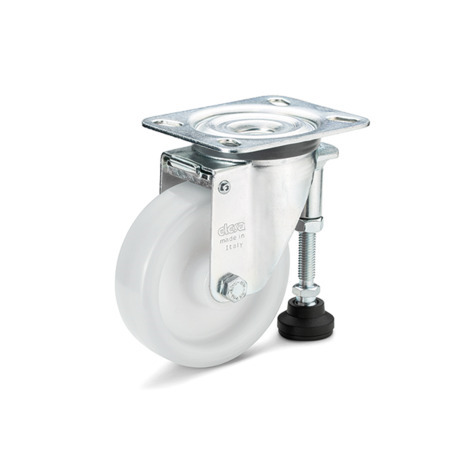

GN 22892 Ruote con supporto per medie portate Poliammide, versione leggera, con piedino di livellamento

Foto

Original design RLE.F8-N

Scheda Tecnica GN 22892 Stampa questa pagina Note generali e panoramica dei tipi Condizioni di impiego e dati tecnici Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Le ruote con supporto per medie portate GN 22892 trovano impiego in ambienti industriali e pubblici, al chiuso, ad esempio per movimentare e posizionare attrezzature o banchi da lavoro.

Il rivestimento offre bassa forza di spinta e una buona resistenza all’usura.

Il piedino di livellamento integrato si può regolare in altezza e assicura un posizionamento stabile.

Specifiche

Rivestimento/Corpo ruota
Plastica, poliammide (PA)

Componente singolo
Colore bianco
Durezza 70 Shore D

Supporto
Acciaio stampatoST, zincato

Supporto girevole

Doppio cuscinetto a sfere ingrassato
Guarnizione parapolvere
Plastica, polietilene (PE)

Piedino di livellamento

Piedino
Plastica, poliammide (PA)
Rinforzo in fibra di vetro, colore nero
Perno filettato
Acciaio zincato, passivato blu
Disco antiscivolo
Gomma butadiene acrilonitrile (NBR)
70 Shore A, colore nero

Temperatura di esercizio da -30 °C a +80 °C

RoHS

Disegno tecnico

GN 22892 Ruote con supporto per medie portate, poliammide, versione leggera, con piedino di livellamento disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo di cuscinetto

G	Cuscinetto a frizione

Tipo (supporto)

S	Supporto girevole con piastra di attacco, con piedino di livellamento

Codifica

L	Versione leggera

Mostra / Nascondi colonne

d₁ Ø ruota	b	d₂	h₁	h₂	l₁	l₂	l₃	l₄	m₁	m₂	m₃	m₄	r	w ≈ Intervallo regolabile	Max portata dinamica in N

80	30	9	107	95	100	85	40	37	45	60	75	80	120	20	1800
100	30	9	128	118	100	85	35	37	45	60	75	80	120	22	2000
125	38	9	156	150	100	85	37	43	45	60	75	80	102	22	2200

Selezione e configurazione articolo

Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.

Mostra / Nascondi colonne

Standard	Mattonelle	Asfalto	Cemento composito, calcestruzzo	Pavimenti non rivestiti	Griglie e grate	Pavimenti con presenza di trucioli	Pavimenti con presenza di ostacoli

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

50,56 €

più IVA 9,61 €
lordo 60,17 €

In magazzino

ELESA Code: 450981

Descrizione: RLE.F8-080-SBP-AS-N

Peso: 0,700 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

83022000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
