GN 22892 Ruote con supporto per medie portate Poliammide, versione intermedia

Foto

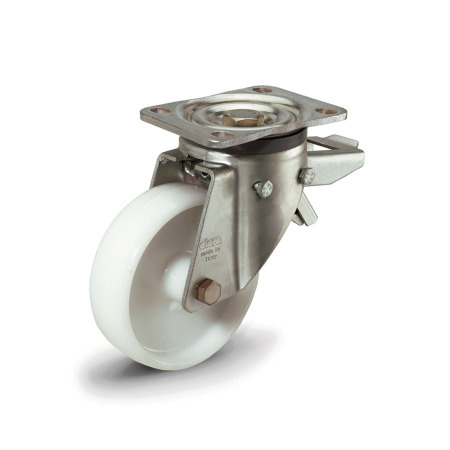

GN 22892 Ruote con supporto per medie portate, poliammide, versione intermedia Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato
Original design RE.F8-H
Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato
GN 22892 Ruote con supporto per medie portate, poliammide, versione intermedia Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato GN 22892 Ruote con supporto per medie portate, poliammide, versione intermedia Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): B - Supporto fisso
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato GN 22892 Ruote con supporto per medie portate, poliammide, versione intermedia Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): L - Supporto girevole con piastra di attacco
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato

Descrizione del prodotto

Informazioni

Le ruote con supporto per medie portate GN 22892 trovano impiego in ambienti industriali e pubblici, al chiuso, ad esempio per movimentare carrelli di peso medio.

Il rivestimento offre bassa forza di spinta e una buona resistenza all’usura.

Specifiche

Rivestimento/Corpo ruota
Plastica, poliammide (PA)

  • Componente singolo
  • Colore bianco
  • Durezza 70 Shore D

Supporto
Acciaio stampatoST, zincato


Supporto girevole

  • Doppio cuscinetto a sfere ingrassato
  • Anello parapolvere sul tipo L/LF
    Plastica, polietilene (PE)

Temperatura di esercizio da -30 °C a +80 °C


RoHS

Disegno tecnico

Nascondi disegno tecnico
GN 22892 Ruote con supporto per medie portate, poliammide, versione intermedia disegno

Opzioni articolo / Tabella

Tipo di cuscinetto

GCuscinetto a frizione

Tipo (supporto)

BSupporto fisso
LSupporto girevole con piastra di attacco
LFSupporto girevole con piastra di attacco, freno con bloccaggio totale

Codifica

MVersione intermedia
Mostra / Nascondi colonne
d1
Ø ruota
bd2hl1l2l3m1m2
Tipo B

Tipo L/LF
m3m4rMax 
portata dinamica in N
100389138100854645606075801233500
1255011170140115707385871051051265500
1505011200140115707385871051051267000
2005011250140115707385871051051267500

Selezione e configurazione articolo

Specifiche




Ø ruota d1
Tipo di cuscinetto

Tipo (supporto)



Codifica

Materiale (supporto)

Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

  • Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
  • Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.

Mostra / Nascondi colonne
StandardMattonelleAsfaltoCemento composito,
calcestruzzo
Pavimenti non rivestitiGriglie e gratePavimenti con presenza di trucioliPavimenti con presenza di ostacoli
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Parte selezionata (Come ordinare)

Totale (netto)
13,55
più IVA 2,57 €
lordo 16,12 €
In magazzino
ELESA Code: 450951
Descrizione: RE.F8-100-PBL-H
Peso: 0,600 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
83022000
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.

Dati CAD

Al momento non è possibile scaricare direttamente i dati CAD 3D o i dati 2D per questa parte. Inviaci direttamente la tua richiesta via e-mail. Appena possibile ti invieremo i dati CAD desiderati.

Aggiungi qui il tuo indirizzo e-mail.


Tutorial per il download CAD
Salva tra i preferiti

Inserisci il codice presente nella figura.

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.30 alle 17.00: +49 7723 6507 - 0

Vai agli elementi personalizzati | Vai ai referenti

GN 22892-100-G-B-M-STGN 22892-100-G-L-M-STGN 22892-100-G-LF-M-STGN 22892-125-G-B-M-STGN 22892-125-G-L-M-STGN 22892-125-G-LF-M-STGN 22892-150-G-B-M-STGN 22892-150-G-L-M-STGN 22892-150-G-LF-M-STGN 22892-200-G-B-M-STGN 22892-200-G-L-M-STGN 22892-200-G-LF-M-ST
