Descrizione del prodotto
Specifiche
Lega di zinco pressofusaZD
Rivestimento con polveri
Nero, RAL 9005, finitura strutturataSW
Argento, RAL 9006, finitura strutturataSR
Perno
Acciaio INOX AISI 303
Rondella
Plastica
RoHS
Lega di zinco pressofusaZD
Rivestimento con polveri
Nero, RAL 9005, finitura strutturataSW
Argento, RAL 9006, finitura strutturataSR
Perno
Acciaio INOX AISI 303
Rondella
Plastica
RoHS
A | 2x2 fori alesati per viti a testa svasata |

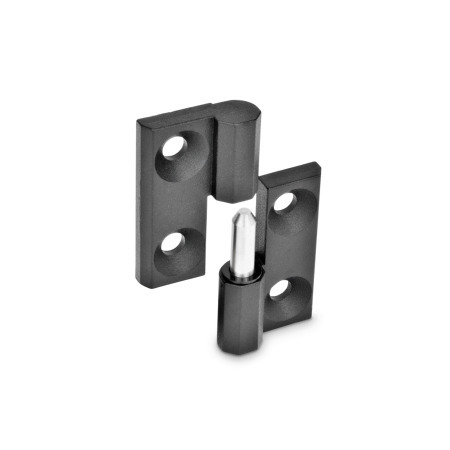

1 | Cuscinetto fisso (perno) a destra |
2 | Cuscinetto fisso (perno) a sinistra |
l1 | l2 | d1 | d2 | h1 | h2 | h3 | h4 +0,5 | l3 | m1 | m2 |
---|---|---|---|---|---|---|---|---|---|---|
40 | 40 | 5,3 | 4 | 9 | 5 | 5,5 | 11 | 16 | 25 | 25 |
50 | 50 | 6,4 | 6 | 11,5 | 6 | 6,5 | 13 | 21 | 30 | 30 |
60 | 60 | 8,3 | 8 | 15 | 8 | 8,5 | 17 | 26 | 36 | 36 |
