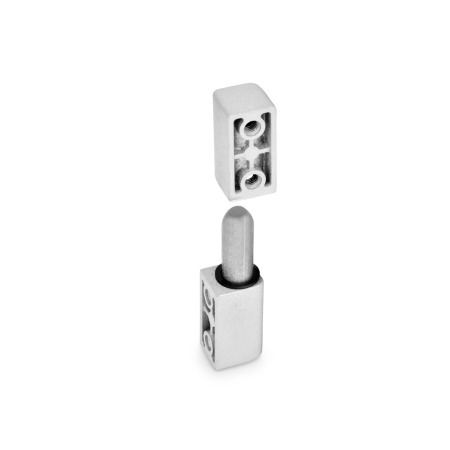

Le cerniere GN 161.1 sono una variante dal design accattivante. Le viti di fissaggio sono invisibili.
Durante le prove di carico, le cerniere sono state gradualmente caricate e scaricate a temperatura ambiente con un incremento progressivo della forza.
Per i valori specificati, una volta eliminato il carico è rimasta una deformazione permanente non significativa che non ha influito sul funzionamento e sull'aspetto. Nella maggior parte dei casi, i carichi di rottura sono un multiplo del valore indicato.
I dati relativi alla capacità di carico sono valori consigliati non vincolanti ed escludono qualsiasi responsabilità. Non costituiscono una garanzia di qualità e condizioni d’uso.
L'utilizzatore è tenuto a stabilire caso per caso se il prodotto è idoneo all’uso previsto. I fattori ambientali e l'invecchiamento possono influire su questi valori.
Lega di zinco pressofusa
Rivestimento con polveri
nero, RAL 9005, finitura testurizzataSW
argento, RAL 9006, finitura testurizzataSR
Rondella
Plastica
RoHS
| b | l1 | d | l2 | l3 | l4 | l5 | m | t1 | t2 | Carico radiale in N | Carico assiale in N |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 63 | M 5 | 17 | 31 | 6,1 | 10 | 19 | 5 | 10 | 2300 | 1500 |
