Cerniere GN 160 (CFN.)

l₁	l₂	a	b	d₁	d₂	l₃	l₄	m	t

28	64	2	14,5	M 5	8	6	12	19	7,5

Istruzioni per la progettazione e il montaggio

La sezione della cerniera deve essere fissata al telaio della porta con il supporto ottagonale.
Innanzitutto inserire il perno in modo che il segno di riferimento sul perno coincida con la freccia sulla cerniera.

Grazie all'ottagono, il perno eccentrico può essere posizionato in otto posizioni.
A seconda della posizione, I₁ cambia: min. 27,5 / max. 28.5.

Allineamento della porta


Per allineare la porta è possibile ruotare il perno eccentrico della cerniera superiore e inferiore nella posizione desiderata.

Cerniera 1: ruotare il perno in senso antiorario Cerniera 2: ruotare il perno in senso orario						Cerniera 1: ruotare il perno in senso orario Cerniera 2: ruotare il perno in senso antiorario

Disposizione delle cerniere


Porta rimovibile						Porta non rimovibile

						La parte superiore della cerniera può essere montata sul telaio solo dopo aver agganciato la cerniera inferiore.

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

4,55 €

più IVA 0,86 €
lordo 5,41 €

In magazzino

ELESA Code: 426111

Descrizione: CFN.65 B-M5

Peso: 0,024 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

39263000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.

Dati CAD

Altri formati di dati

Informazioni sui download CAD

Salva tra i preferiti

A	2x2 fori ciechi filettati
B	2x2 perni filettati
C	2 perni filettati (in corrispondenza del perno eccentrico) 2 fori ciechi filettati
D	2 fori ciechi filettati (in corrispondenza del perno eccentrico) / 2 perni filettati

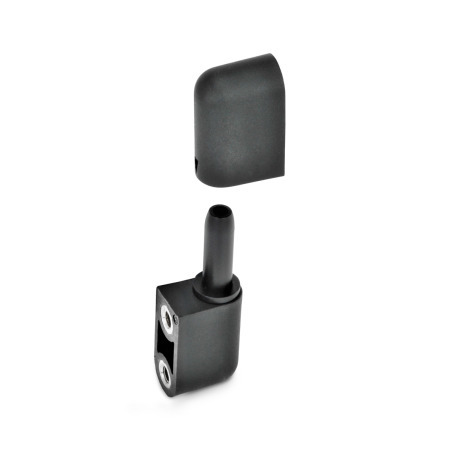

GN 160 Cerniere Smontabili, con perno eccentrico, plastica
