GN 4490 Blocca porta a sfera Lega di zinco pressofusa

Foto

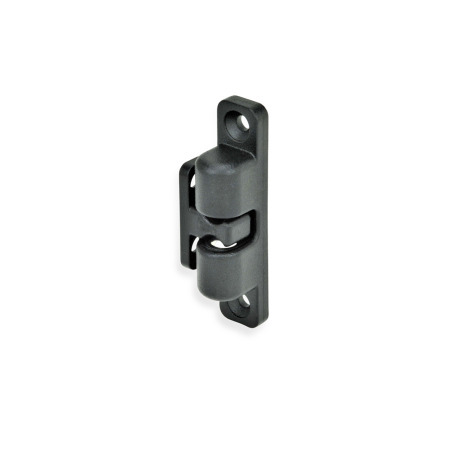

GN 4490 Blocca porta a sfera, lega di zinco pressofusa Finitura: SW - Nero, RAL 9005, finitura strutturata
Finitura: SW - Nero, RAL 9005, finitura strutturata
GN 4490 Blocca porta a sfera, lega di zinco pressofusa Finitura: SW - Nero, RAL 9005, finitura strutturata GN 4490 Blocca porta a sfera, lega di zinco pressofusa Finitura: SR - Argento, RAL 9006, finitura strutturata
Utilizzabile-con-profilati

Accessori per sistemi di profilati

Le parti standard di questa famiglia di prodotti sono compatibili con i più comuni sistemi di profilati in alluminio. Grazie ai kit di montaggio abbinati, gli elementi standard Ganter vengono collegati ai profilati in modo semplice ed economico, senza bisogno di compilare lunghi elenchi di singole parti nell'ordine.

  • compatibili con i comuni sistemi di profilati
  • per scanalature da 6, 8 e 10 mm di larghezza
  • per profilati di 30, 40 e 45 mm
Mostra tutti i prodotti compatibili
Scheda Tecnica GN 4490 Stampa questa pagina

Descrizione del prodotto

Informazioni

I blocca porta a sfera GN 4490 vengono generalmente usati per chiudere porte e sportelli che devono essere aperti e chiusi spesso e con facilità.

Sono costituiti da un corpo di contenimento per le sfere e da un elemento di ritegno che si innesta lateralmente o frontalmente. L'orientamento dell'installazione può essere scelto liberamente.

Oltre agli impieghi classici, questi blocca porta a sfera robusti e dal design gradevole vengono utilizzati anche in ambienti tecnici. In caso d'impiego in sistemi di profilati, la larghezza della scanalatura n non può superare quella indicata in tabella.

Specifiche

Lega di zinco pressofusaZD
Rivestimento con polveri
Nero, RAL 9005, finitura strutturataSWSW
Argento, RAL 9006, finitura strutturataSRSR

Sfera
Acciaio INOX AISI 420C

Molla
Acciaio INOX AISI 301

Guida a sfere
Plastica (poliacetale POM)

RoHS

Su richiesta

Altri colori

Disegno tecnico

3D
GN 4490 Blocca porta a sfera, lega di zinco pressofusa disegno
Nascondi disegno tecnico
GN 4490 Blocca porta a sfera, lega di zinco pressofusa disegno

Opzioni articolo / Tabella

N° identificativo

1Forza di ritegno standard
2Forza di ritegno elevata
Mostra / Nascondi colonne
l1a1a2b1b2b3d
per
viti		hl2m1m2s1s2per larghezza scanalatura nForza di ritegno
FH in N ≈
N° id. 1

N° id. 2
38157,5874,3M 37,521301242,5≤ 4.52535
502010,512106,5M 49,530401753,5≤ 64070
68231214,5119,5M 41132,5552053,5≤ 875100
80271416,51311M 51340652564≤ 10125150

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Materiale

l1
N° identificativo


Finitura
SR
SW

Parte selezionata (Come ordinare)

Totale (netto)
3,63 €
più IVA 0,69 €
lordo 4,32 €
In magazzino
Peso: 0,012 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
83024900
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
