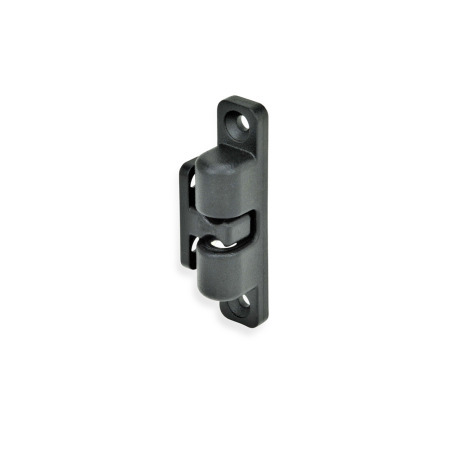

Cierres de muelle con bolas GN 4490

Acabado: SW - negro, RAL 9005, acabado texturado

Accesorios para sistemas de perfilería

Las piezas estándar de esta familia de productos son compatibles con los sistemas de perfiles de aluminio más comunes. Mediante el uso de kits de montaje compatibles, las piezas estándar de Ganter se conectan de forma sencilla y económica a los perfiles, lo que permite ahorrar tiempo en pedidos de componentes individuales.

compatibles con los sistemas de perfiles comunes
para ranuras con una anchura de 6, 8 y 10 mm
para perfiles de 30, 40 y 45 mm

Mostrar todos los productos compatibles

Ficha técnica GN 4490 Imprimir esta página Características del acero inoxidable

Descripción del producto

Los cierres de muelle con bolas GN 4490 se usan, por ejemplo, para mantener cerradas trampillas y puertas que deben abrirse y cerrarse con frecuencia y fácilmente.

Constan de un zócalo para esferas y un elemento de retención que se engrana en el zócalo desde la parte lateral o anterior. Es posible escoger la orientación de la instalación según se desee.

Además de los usos habituales, estos cierres de muelle con bolas, sólidos y de diseño atractivo, también se utilizan en entornos técnicos. Por ejemplo, gracias a los orificios avellanados centrados a 90°, también pueden utilizarse con sistemas de perfilería.

Especificación

ZamacZD
con revestimiento de plástico
negro, RAL 9005, acabado texturadoSW
plateado, RAL 9006, acabado texturadoSR

Esfera
Acero inoxidable AISI 420C

Muelle
Acero inoxidable AISI 301

Guía de la bola
Plástico (POM poliacetal)

RoHS

Bajo pedido

Otros colores

l₁	a₁	a₂	b₁	b₂	b₃	d para tornillos	h	l₂	m₁	m₂	s₁	s₂	para ancho de ranura n	Fuerza de sujeción F_H en N N.º id. 1	N.º id. 2

38	15	7,5	8	7	4,3	M 3	7,5	21	30	12	4	2,5	≤ 4.5	25	35
50	20	10,5	12	10	6,5	M 4	9,5	30	40	17	5	3,5	≤ 6	40	70
68	23	12	14,5	11	9,5	M 4	11	32,5	55	20	5	3,5	≤ 8	75	100
80	27	14	16,5	13	11	M 5	13	40	65	25	6	4	≤ 10	125	150

GN 4490 Cierres de muelle con bolas Zamac

Accesorios para sistemas de perfilería

Descripción del producto

Especificación

Bajo pedido

Opciones del artículo / Tabla

N.º de identificación

Estructura y precio

Artículo seleccionado (Cómo hacer un pedido)

Datos CAD

Datos CAD

Iniciar sesión

Inicio de sesión rápido

¿No ha encontrado el producto deseado?

Estos productos también podrían interesarle…

1	fuerza de sujeción normal
2	fuerza de sujeción elevada
