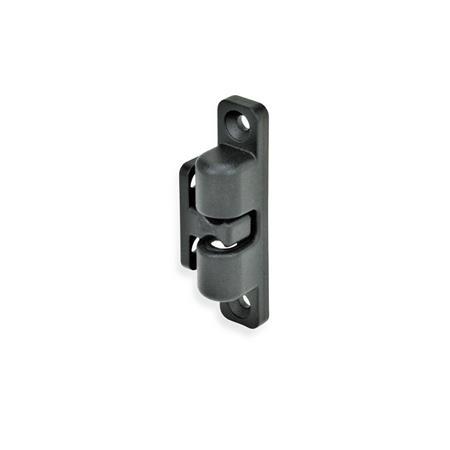

Kugelschnäpper GN 4490 werden z. B. zur Zuhaltung von Klappen und Türen eingesetzt, die häufig und einfach geöffnet bzw. geschlossen werden müssen.
Die Kugelschnäpper bestehen aus einem Kugelgehäuse und einem Haltestück das seitlich bzw. von vorne in das Kugelgehäuse eingerastet wird, wobei die Einbaulage beliebig gewählt werden kann.
Über die konventionellen Einsatzbereiche hinaus finden die solide und formschön gestalteten Kugelschnäpper auch im technischen Umfeld ihre Anwendung. Bei Verwendung an Profilsystemen darf die in der Tabelle angegebene Nutbreite n nicht überschritten werden.
Zink-DruckgussZD
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Kugel
Edelstahl
nichtrostend, 1.3541
Feder
Edelstahl
nichtrostend, 1.4310
Kugelführung
Kunststoff (Polyacetal POM)
RoHS
andere Farben
| 1 | normale Haltekraft |
| 2 | verstärkte Haltekraft |
| l1 | a1 | a2 | b1 | b2 | b3 | d für Schraube | h | l2 | m1 | m2 | s1 | s2 | für Nutbreite n | Haltekraft FH in N ≈ Kennziffer 1 | Kennziffer 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 38 | 15 | 7,5 | 8 | 7 | 4,3 | M 3 | 7,5 | 21 | 30 | 12 | 4 | 2,5 | ≤ 4.5 | 25 | 35 |
| 50 | 20 | 10,5 | 12 | 10 | 6,5 | M 4 | 9,5 | 30 | 40 | 17 | 5 | 3,5 | ≤ 6 | 40 | 70 |
| 68 | 23 | 12 | 14,5 | 11 | 9,5 | M 4 | 11 | 32,5 | 55 | 20 | 5 | 3,5 | ≤ 8 | 75 | 100 |
| 80 | 27 | 14 | 16,5 | 13 | 11 | M 5 | 13 | 40 | 65 | 25 | 6 | 4 | ≤ 10 | 125 | 150 |
