GN 2250 Giunti a doppia spira Acciaio/Acciaio INOX, con vite senza testa

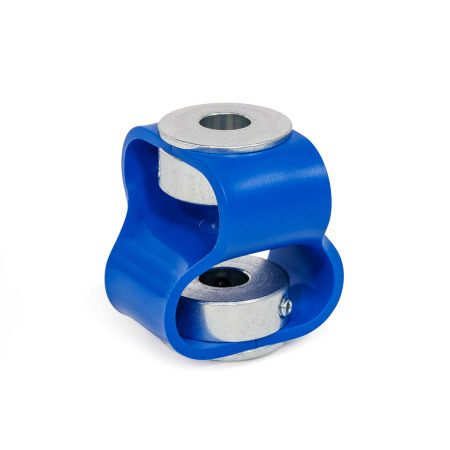

GN 2250 Giunti a doppia spira, acciaio/acciaio INOX, con vite senza testa Materiale: ST - Acciaio Materiale (spira): S - Elastomero termoplastico (TPE)
Materiale: ST - Acciaio
Materiale (spira): S - Elastomero termoplastico (TPE)

Fai clic sull'immagine di una variante per visualizzarla nell'area di visualizzazione principale del prodotto o utilizza i tasti scheda per navigare tra le varianti del prodotto

Acciaio-INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
FDA

A norma FDA

Scheda Tecnica GN 2250 Stampa questa pagina Couplings - General Notes Couplings - Overview of Types Tolleranze fondamentali ISO Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I giunti a doppia spira GN 2250 si utilizzano per collegare gli alberi e compensare eventuali disallineamenti assiali, radiali e angolari. Lo speciale design conferisce un effetto antiurto e antivibrante, isola termicamente ed elettricamente gli alberi collegati e garantisce un funzionamento regolare.

La versione in acciaio INOX AISI 316L è particolarmente adatta per applicazioni in ambienti altamente corrosivi e anche nell'industria alimentare, grazie alle doppie spire in materiale approvato dalla FDA.

Specifiche

AcciaioST

  • Zincato, passivato blu
  • Spira
    Elastomero termoplastico (TPE)S
    • Temperatura di esercizio da -30 °C a +80 °C
    • Colore blu
    • Durezza 55 Shore D
  • Vite senza testa DIN 916
    Acciaio, zincato

Acciaio INOXA4 AISI 316L

  • Finitura liscia
  • Spira
    Elastomero termoplastico (TPE),
    Materiale approvato dalla FDAF
    • Temperatura di esercizio da -30 °C a +80 °C
    • Colore blu
    • Durezza 50 Shore D
  • Vite senza testa DIN 916
    Acciaio INOX

RoHS

GN 2250 Giunti a doppia spira, acciaio/acciaio INOX, con vite senza testa disegno
Nascondi disegno tecnico
GN 2250 Giunti a doppia spira, acciaio/acciaio INOX, con vite senza testa disegno

Opzioni articolo / Tabella

Codice foro alesato

BSenza sede per chiavetta
Mostra / Nascondi colonne
d1 ±1d2 - d3 H8
Tolleranza
albero raccomandata  h7		d4l1 ±2l2l3
296-6M 32992,5
4810-10M 446139
Mostra / Nascondi colonne
d1 ±1Max
coppia
in Nm		Max
velocità di rotazione
(min-1)		Momento d'inerzia
in kgm2		Rigidità torsionale statica
in Nm/rad		Tasso di elasticità
in N/mm		Offset max alberoRadiale
in mm
Assiale
in mm
Angolare
in º		Coppia max di serraggio
delle viti senza testa in Nm
ST

A4
290,530004,1 x 10-61313± 2± 2± 1010,8
48230001,06 x 10-5287± 3± 4± 1211,8

Selezione e configurazione articolo
d1
Codice foro alesato

d2 - d3
Materiale


Materiale (spira)


d1
Codice foro alesato

d2 - d3
Materiale


Materiale (spira)


Parte selezionata (Come ordinare)

Totale (netto)
19,34 €
più IVA 3,67 €
lordo 23,01 €
In magazzino
Peso: 0,032 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
84836080
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.

Dati CAD

Al momento non è possibile scaricare direttamente i dati CAD 3D o i dati 2D per questa parte. Inviaci direttamente la tua richiesta via e-mail. Appena possibile ti invieremo i dati CAD desiderati.
