T-puristusliittimet GN 193

GN 193 T-puristusliittimet, alumiini d<sub>1</sub> / s<sub>1</sub>: B - Reikä
d<sub>2</sub> / s<sub>2</sub>: B - Reikä
Pinta: BL - paljas, matta, sinkopuhdistettu

d₁ / s₁: B - Reikä
d₂ / s₂: B - Reikä
Pinta: BL - paljas, matta, sinkopuhdistettu

Standardilehti GN 193 Tulosta tämä sivu Tuoteperhe standardiosat profiilijärjestelmille Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

T-puristusliittimien GN 193 kiinnitysreikiä ei ole koneistettu ja ne on suunniteltu erityisesti rakenneputkille GN 990 tai DIN 2391, DIN 2395 ja DIN 2462.

Neliörei’illä varustetut mallit sopivat myös profiilijärjestelmiin.

Ruuvien sijainneissa z, kuusiokoloruuvit vähentävät reiän puristuksen poikkileikkausta.

Jos tarvitaan kiinnitystä ilman työkaluja, kuusiokoloruuvit voidaan korvata säädettävillä lukitusvivuilla GN 911, jotka löytyvät taulukosta lisävarusteina.

Tekninen eritelmä

Alumiini

muovipinnoitettu
musta, RAL 9005, teksturoitu viimeistelySW
paljas, matta, sinkopuhdistettuBL

Kuusiokoloruuvit DIN 912
Ruostumaton teräs AISI 304

Kuusiomutterit DIN 985
Ruostumaton teräs AISI 304
Itselukittuvat polyamidirenkaalla

RoHS

Lisävaruste

Säädettävät lukitusvivut GN 911

d₁ Reikä B	s₁ Neliö V	d₂ Reikä B	s₂ Neliö V	k Lukitus pituus	l₁	l₂	l₃	m	z Ruuvien sijainnit	Lisävaruste Suositeltu lukitusvipu GN 911 kun z l₄

B 20	V 20	B 20	V 20	50	120	68	46	86	M8-35	63 \| 78
B 25	V 25	B 25	V 25	50	120	68	46	86	M8-35	63 \| 78
B 30	V 30	B 30	V 30	50	120	68	46	86	M8-35	63 \| 78
B 30	V 30	B 30	V 30	60	141	79	59	101,5	M8-50	63 \| 78
B 32	-	B 32	-	60	141	79	59	101,5	M8-50	63 \| 78
B 35	V 35	B 35	V 35	60	141	79	59	101,5	M8-50	63 \| 78
B 40	V 40	B 40	V 40	60	141	79	59	101,5	M8-50	63 \| 78
B 40	V 40	B 40	V 40	76	176	98	70	127	M10-60	78 \| 92
B 42	-	B 42	-	76	176	98	70	127	M10-60	78 \| 92
B 45	V 45	B 45	V 45	76	176	98	70	127	M10-60	78 \| 92
B 48	-	B 48	-	76	176	98	70	127	M10-60	78 \| 92
B 50	V 50	B 50	V 50	76	176	98	70	127	M10-60	78 \| 92

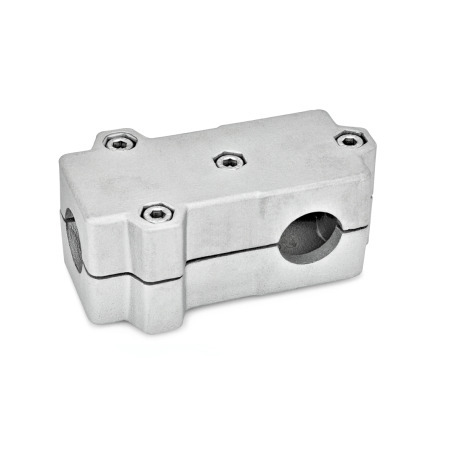

GN 193 T-puristusliittimet Alumiini, halkaistu kokoonpano
