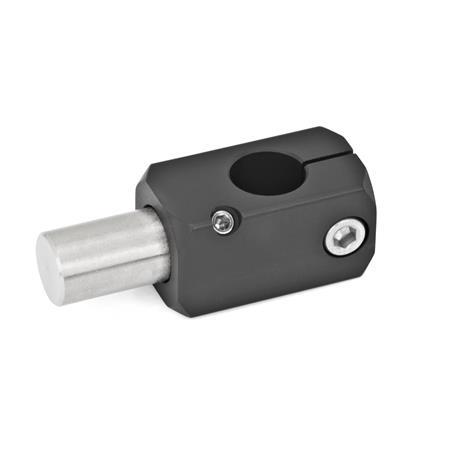

GN 476 T-puristusliittimet Alumiini

Pinta: ELS - Anodisoitu musta
Tyyppi: W - pultilla

Standardilehti GN 476 Tulosta tämä sivu Väli Puristusliittimien käyttöesimerkki ISO-perustoleranssit Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

GN 476 -T-puristusliittimiä (tyyppi W) käytetään kierrettävien kaksoispuristusliittimien GN 475 vaihtoehtoina, jos tarvitaan suuria kulmavoimia.

Lukitusruuvin standardiversio kiinnityskierteellä dºº4ºº on kuusiokoloruuvi, jossa on kuusiokolo DIN 912. Se voidaan korvata kiinnitinsarjalla GN 511 (tuotekoodi, ks. mittataulukko).

Tekninen eritelmä

Alumiini
- Matta, puhdistettuMT
- Anodisoitu mustaELS

Tappi (tyyppi W)
Ruostumaton teräs AISI 303

Kuusiokoloruuvit DIN 912
Ruostumaton teräs AISI 304

Vaarnaruuvi DIN 913 (tyyppi A)
Ruostumaton teräs AISI 304

Vaarnaruuvi DIN 915 (tyyppi W)
Ruostumaton teräs AISI 304

RoHS

Lisävaruste

Ruostumaton teräs - Kiinnitysputket / Kiinnitystangot GN 480.1
Neliökiinnitysputket GN 480.1
Kiinnitinsarjat GN 511

GN 476 T-puristusliittimet, alumiini luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tyyppi

A	reiällä
W	pultilla

Näytä / piilota sarakkeet

d₁ Reikä tarkoitettu akseli tol. h11	d₂ Tyyppi A	d₃ Tyyppi W	d₄ Lukitus kierre	d₅	k	l₁	l₂	l₃	l₄	s Neliö	t	Kiinnitinsarjat d₄

B 8	B 8	8	M 4	M 4	16	16	13	26	5,5	-	8	GN 511-M4-16
B 10	B 10	10	M 5	M 5	20	17	15,5	31,5	7	8	10	GN 511-M5-20
B 12	B 12	12	M 5	M 5	20	19	16,5	35,5	8	10	12	GN 511-M5-20
B 15	B 15	15	M 6	M 6	25	21	20	43,5	10	12	15	GN 511-M6-25
B 16	B 16	16	M 6	M 6	25	24	20	45	11	-	16	GN 511-M6-25
B 20	B 20	20	M 6	M 6	30	26	22	51	12	16	18	GN 511-M6-30
