DIN 469 Manovelle Ghisa

Foto

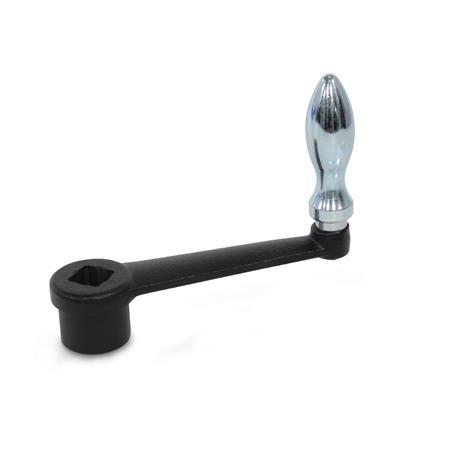

Bohrungskennzeichen: V - Con quadro
Tipo: D - Con impugnatura girevole

DIN 469 Manovelle, ghisa Bohrungskennzeichen: B - Foro alesato
Tipo: D - Con impugnatura girevole

DIN 469 Manovelle, ghisa Bohrungskennzeichen: B - Foro alesato
Tipo: F - Con impugnatura fissa

DIN 469 Manovelle, ghisa Bohrungskennzeichen: V - Con quadro
Tipo: F - Con impugnatura fissa

Scheda Tecnica DIN 469 Stampa questa pagina Forature trasversali GN 110 Tolleranze fondamentali ISO

Descrizione del prodotto

Informazioni

I fori del mozzo d₁ H7 non sono previsti nel foglio di normalizzazione ufficiale.

Specifiche

Corpo
Ghisa (GGG)

Rivestimento con polveri
nero, finitura strutturata
Superficie del mozzo lavorata

Impugnature fisse ogivali DIN 39 per tipo F
Acciaio
Zincato, passivato blu

Impugnature girevoli DIN 98 per tipo D
Acciaio
Zincato, passivato blu

RoHS

Disegno tecnico

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo

F	Con impugnatura fissa
D	Con impugnatura girevole

Mostra / Nascondi colonne

Lunghezza l	s H11 Quadro		e min. (Colonna 1)	(Colonna 2)	d₁ H7 Foro alesato	d₂	h₁	h₂	h₃ ≈	h₄ ≈ Tipo D	Tipo F	Ø Impugnatura

63	V 10	-	13,1	-	-	20	20	11	15	54,5	50	16
80	V 10	V 12	13,1	16,1	B 8	24	24	13	18	61	56	18
100	V 12	V 14	16,1	18,1	B 10	28	28	13	21	67	64	20
125	V 14	V 17	18,1	22,2	B 10	34	34	14	26	76	72	22
160	V 17	V 19	22,2	25,2	B 14	38	38	14	29	83	80	25
200	V 19	V 22	25,2	28,2	B 17	44	44	21	34	96,5	90	28
250	V 22	V 24	28,2	32,2	B 17	48	48	21	36	105,5	100	32

Selezione e configurazione articolo

Apri configuratore 3D

Forature trasversali GN 110 (ordine speciale)

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

18,87 €

più IVA 3,59 €
lordo 22,46 €

In magazzino

Peso: 0,120 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

84879059

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
