DIN 469 Manivelas Hierro fundido

Foto

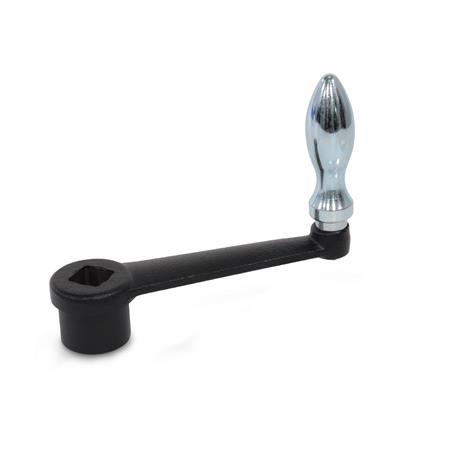

Bohrungskennzeichen: V - con orificio cuadrado
Tipo: D - con manilla giratoria

DIN 469 Manivelas, hierro fundido Bohrungskennzeichen: B - Orificio
Tipo: D - con manilla giratoria

DIN 469 Manivelas, hierro fundido Bohrungskennzeichen: B - Orificio
Tipo: F - con manilla fija

DIN 469 Manivelas, hierro fundido Bohrungskennzeichen: V - con orificio cuadrado
Tipo: F - con manilla fija

Ficha técnica DIN 469 Imprimir esta página Orificios cruzados GN 110 Tolerancias fundamentales ISO

Descripción del producto

Información

Los oficios del cubo d₁ H7 no aparecen en la norma oficial.

Especificación

Cuerpo
Hierro fundido (GGG)

con revestimiento de plástico
negro, acabado texturado
Cara plana del cubo mecanizada

Manilla fija DIN 39 para tipo F
Acero
Zincado, pasivado azul

Manilla giratoria DIN 98 para tipo D
Acero
Zincado, pasivado azul

RoHS

Dibujo técnico

DIN 469 Manivelas, hierro fundido Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

F	con manilla fija
D	con manilla giratoria

Mostrar / ocultar columnas

Longitud l	s H11 Orificio cuadrado		e mín. (Columna 1)	(Columna 2)	d₁ H7 Orificio	d₂	h₁	h₂	h₃ ≈	h₄ ≈ Tipo D	Tipo F	Ø Manilla

63	V 10	-	13,1	-	-	20	20	11	15	54,5	50	16
80	V 10	V 12	13,1	16,1	B 8	24	24	13	18	61	56	18
100	V 12	V 14	16,1	18,1	B 10	28	28	13	21	67	64	20
125	V 14	V 17	18,1	22,2	B 10	34	34	14	26	76	72	22
160	V 17	V 19	22,2	25,2	B 14	38	38	14	29	83	80	25
200	V 19	V 22	25,2	28,2	B 17	44	44	21	34	96,5	90	28
250	V 22	V 24	28,2	32,2	B 17	48	48	21	36	105,5	100	32

Estructura y precio

Abrir el configurador 3D

GN 110 Orificios pasantes (pedido especial)

Mostrar / ocultar columnas

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

La conexión entre el elemento de maniobra y el eje suele consistir en un pasador transversal o un pasador roscado.
Como resultado, el usuario debe afrontar costes relativamente altos, ya que los elementos operativos no suelen presentar orificios pasantes.
Los componentes con orificios pasantes según GN 110 no solo se ofrecen a precios muy competitivos, sino que además ahorran trabajo de diseño innecesario al fabricante. La forma geométrica de algunos de los elementos operativos, sin embargo, no se presta a modificación para este estándar concreto.
El orificio para pasador d₂ H11 está taladrado para adaptarse a los pasadores de resorte.

El orificio pasante GN 110 se debe pedir como un elemento separado en la cesta de la compra, paso 1, en el campo Nota.
Cómo pedir: Volante DIN 950-GG-160-B14-A con orificio pasante GN 110-QE

Artículo seleccionado (Cómo hacer un pedido)

Número de pieza

Total (neto)

18,87 €

más IVA 3,59 €
bruto 22,46 €

En stock

Peso: 0,120 kg

Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0

RoHS: Sí

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).

Número del arancel aduanero

84879059

Tome nota de nuestros descuentos por cantidad.

Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €

Cantidad

Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
