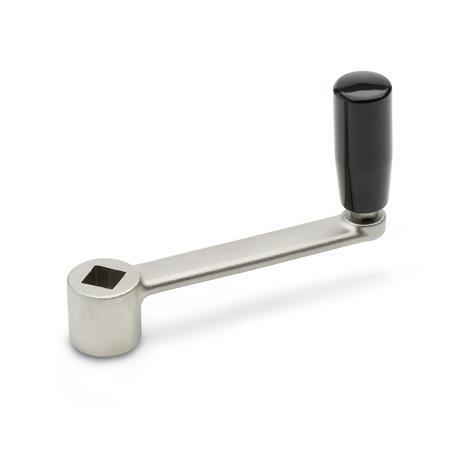

GN 269 Manovelle Acciaio INOX

Bohrung: V - Con quadro

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 269 Stampa questa pagina Forature trasversali GN 110 Tolleranze fondamentali ISO Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Le manovelle GN 269 sono progettate per soddisfare i più severi requisiti igienici.

Le impugnature cilindriche sono realizzate in materiale resina fenolico che, in generale, garantisce una buona stabilità in caso di esposizione alle sostanze chimiche.

Specifiche

Corpo
Fusione di precisione in acciaio INOX AISI CF-8
Superficie di contatto del mozzo lavorata

Impugnature girevoli simili a GN 598.1
Plastica, resina fenolico (PF)

nero, finitura lucida
Albero di comando
Acciaio AISI 304

RoHS

Su richiesta

con impugnatura ribaltabile GN 798.5

GN 269 Manovelle in acciaio INOX disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Mostra / Nascondi colonne

Lunghezza l	d₁ H9 Foro alesato	s H11 Quadro	d₂	h₁	h₂ ≈	h₃	h₄ ≈	Ø Impugnatura

80	B 10	V 10	22	22	15,4	6,6	45	18
100	B 12	V 12	26	26	17,7	8,3	55	21
125	B 14	V 14	28	28	18,8	9,2	71	23
160	B 17	V 17	32	32	22,6	9,4	71	23
200	B 19	V 19	38	38	28	9,4	71	23

Selezione e configurazione articolo

Forature trasversali GN 110 (ordine speciale)

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

28,16 €

più IVA 5,35 €
lordo 33,51 €

In magazzino

incluso supplemento per materiale: 0,56 €

Il supplemento per il materiale è già incluso nel prezzo.

Peso: 0,123 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

84879059

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
