DIN 469 Handkurbeln Gusseisen

Produktbild

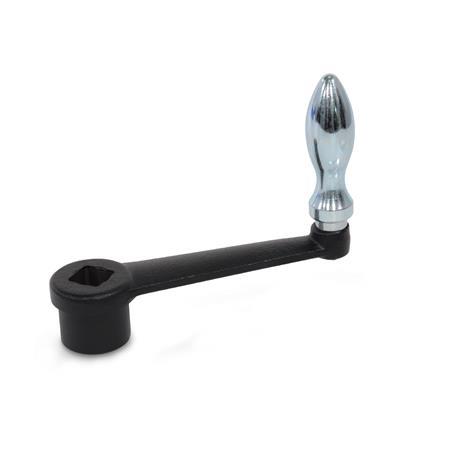

Bohrungskennzeichen: V - mit Vierkant
Form: D - mit drehbarem Griff

DIN 469 Handkurbeln, Gusseisen Bohrungskennzeichen: B - Bohrung
Form: D - mit drehbarem Griff

DIN 469 Handkurbeln, Gusseisen Bohrungskennzeichen: B - Bohrung
Form: F - mit festem Griff

DIN 469 Handkurbeln, Gusseisen Bohrungskennzeichen: V - mit Vierkant
Form: F - mit festem Griff

Normblatt DIN 469 Diese Seite drucken Querbohrungen GN 110 Vierkante DIN 79 ISO-Passungen

Produktbeschreibung

Hinweis

Die Nabenbohrungen d₁ H7 sind auf dem amtlichen Normblatt nicht vorgesehen.

Ausführung

Kurbelkörper
Gusseisen (GGG)

kunststoffbeschichtet
schwarz, strukturmatt
Planseite der Nabe bearbeitet

Fester Ballengriff DIN 39 bei Form F
Stahl
verzinkt, blau passiviert

Drehbarer Ballengriff DIN 98 bei Form D
Stahl
verzinkt, blau passiviert

RoHS

Technische Zeichnung

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Form

F	mit festem Griff
D	mit drehbarem Griff

Spalten ein-/ausblenden

Länge l	s H11 Vierkant		e min. (Spalte 1)	(Spalte 2)	d₁ H7 Bohrung	d₂	h₁	h₂	h₃ ≈	h₄ ≈ Form D	Form F	Ø Ballengriff

63	V 10	-	13,1	-	-	20	20	11	15	54,5	50	16
80	V 10	V 12	13,1	16,1	B 8	24	24	13	18	61	56	18
100	V 12	V 14	16,1	18,1	B 10	28	28	13	21	67	64	20
125	V 14	V 17	18,1	22,2	B 10	34	34	14	26	76	72	22
160	V 17	V 19	22,2	25,2	B 14	38	38	14	29	83	80	25
200	V 19	V 22	25,2	28,2	B 17	44	44	21	34	96,5	90	28
250	V 22	V 24	28,2	32,2	B 17	48	48	21	36	105,5	100	32

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen

GN 110 Querbohrungen (optional bestellbar)

Spalten ein-/ausblenden

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Länge l Standardausführung	Länge l Handräder DIN 950 / GN 949 bis Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Die Verbindung zwischen Bedienelement und Welle erfolgt vielfach durch Querstift oder Druckschraube.
Die damit verbundenen Montagekosten sind für den Anwender recht hoch, da in der Standardausführung Bedienelemente in der Regel keine Querbohrung haben.
Bei Ausführung der Querbohrungen nach GN 110 können diese nicht nur preisgünstig gefertigt und geliefert werden, sondern es entfallen auch aufwändige Konstruktionszeichnungen. Allerdings lässt die Form (Geometrie) einiger Bedienelemente die Anwendung dieser Norm nicht zu.
Die Stiftbohrung d₂ H11 ist für die Verwendung von Spiralspannstiften vorgesehen.

Die Querbohrung GN 110 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
Bestellbeispiel: Handrad DIN 950-GG-160-B14-A mit Querbohrung GN 110-QE

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

18,87 €

zzgl. ges. Mehrwertsteuer 3,59 €
brutto 22,46 €

Sofort lieferbar

Gewicht: 0,120 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

84879059

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
