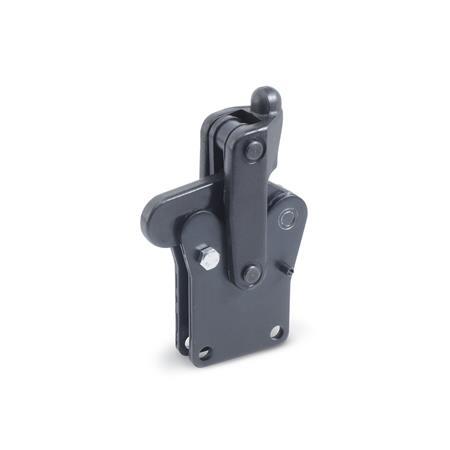

GN 810.12 Moduli a leva articolata Acciaio, a vite

Foto

GN 810.12 Moduli a leva articolata, acciaio, a vite Tipo: G - Fori di montaggio paralleli rispetto al punto di rotazione dell'impugnatura

Tipo: G - Fori di montaggio paralleli rispetto al punto di rotazione dell'impugnatura

GN 810.12 Moduli a leva articolata, acciaio, a vite Tipo: G - Fori di montaggio paralleli rispetto al punto di rotazione dell'impugnatura

GN 810.12 Moduli a leva articolata, acciaio, a vite Tipo: C - Fori di montaggio perpendicolari rispetto al punto di rotazione dell'impugnatura

Scheda Tecnica GN 810.12 Stampa questa pagina Accessori per moduli a leva articolata

Descrizione del prodotto

Informazioni

I moduli a leva articolata GN 810.12 hanno le stesse proprietà e caratteristiche degli attrezzi di serraggio verticali "Longlife" per impieghi gravosi GN 810.10 / GN 810.11: i bracci di bloccaggio sono fucinati a stampo, le restanti parti in lamiera d'acciaio sono rinforzate, i perni dei cuscinetti e i rivetti sono temprati e rettificati.

Questi moduli a leva articolata per impieghi gravosi sono quindi adatti per applicazioni in cui si verificano forze elevate e per le quali è richiesta una lunga durata.

Test approfonditi hanno dimostrato che anche dopo un milione di cicli di serraggio il funzionamento (sotto carico) è sempre perfetto.

Questi moduli a leva articolata per impieghi gravosi consentono di regolare le dimensioni e la posizione della leva e dei bracci di bloccaggio in base all'applicazione specifica.

Specifiche

Braccio della leva Acciaio
- Forgiato
- Brunito

Parti in lamiera
- Acciaio temprato C10
- Brunito

Perni e rivetti per cuscinetti
Acciaio, temprato e rettificato

Tutte le parti mobili
Lubrificate con grasso speciale

RoHS

Disegno tecnico

GN 810.12 Moduli a leva articolata, acciaio, a vite disegno

Nascondi disegno tecnico

GN 810.12 Moduli a leva articolata, acciaio, a vite disegno

Opzioni articolo / Tabella

Tipo

C	Fori di montaggio perpendicolari rispetto al punto di rotazione dell'impugnatura
G	Fori di montaggio paralleli rispetto al punto di rotazione dell'impugnatura

Mostra / Nascondi colonne

Misura	F_H in N Capacità di ritegno	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	h₅

220	2200	36	48	13	6	6,5	74	89	30	45,5	17,5
440	4400	54	65	20	10	8,5	121	140,5	50	69,5	28
850	8500	75	75	24	12	10,5	158	180	67	88	35
1540	15400	90	100	34	16	12,5	193	222	76,5	106	40

Mostra / Nascondi colonne

Misura	l₁	l₂	l₃	m₁	m₂	m₃	m₄	r	s₁	s₂

220	57,5	24	29	20	32	8	8	50	3,5	6
440	85,5	32	42,5	30	45	12	10	73	5	10
850	115	38	52	55	55	10	10	99	6	12
1540	147,5	53	68	65	75	12,5	17,5	127,5	8	16

Selezione e configurazione articolo

Apri configuratore 3D

Misura

220

440

850

1540

Tipo

C - Fori di montaggio perpendicolari rispetto al punto di rotazione dell'impugnatura

G - Fori di montaggio paralleli rispetto al punto di rotazione dell'impugnatura

Accessori per moduli a leva articolata

Disegno Accessori per moduli a leva articolata

Impugnature

Disegno GN 910.5

Mostra / Nascondi colonne

Modulo Misura	b₁	d₁	b₂	d₂	b₃	h	t	Codice

220	22	-	13	-	5	60	55	GN 810.15-220
440	31	-	20	-	8	86	77	GN 810.15-440
850	-	30	-	22	-	119	112	GN 810.15-850
1540	-	34	-	25	-	119	112	GN 810.15-1540

Leve

Disegno GN 910.6

Mostra / Nascondi colonne

Modulo Misura	b	d	Lunghezza l	s	Codice

220	13	-	60	5	GN 810.16-220
440	20	-	90	8	GN 810.16-440
850	-	22	122	-	GN 810.16-850
1540	-	25	138	-	GN 810.16-1540

Prolunghe per bracci di bloccaggio

Disegno GN 910.7

Mostra / Nascondi colonne

Modulo Misura	b₁	b₂	h	Lunghezza l	t	Codice

220	10	6	16	15,5	6,5	GN 810.17-220
440	15	10	24	16	8	GN 810.17-440
850	20	12	30	22,1	15	GN 810.17-850
1540	25	16,2	35	23,5	15	GN 810.17-1540

Boccole

Disegno GN 910.8

Mostra / Nascondi colonne

Modulo Misura	d₁	d₂	Lunghezza l	Codice

220	13	6,5	16	GN 810.18-220
440	20	10,5	24	GN 810.18-440
850	24	12,5	30	GN 810.18-850
1540	32	16,5	35	GN 810.18-1540

Piastre base

Disegno GN 910.9

Mostra / Nascondi colonne

Modulo Misura	d	l₁	l₂	m₁	m₂	s	Codice

220	6,5	48	36	32	20	6	GN 810.19-220
440	8,5	65	54	45	30	8	GN 810.19-440
850	10,5	75	75	55	55	10	GN 810.19-850
1540	12,5	100	90	65	65	10	GN 810.19-1540

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

88,78 €

più IVA 16,87 €
lordo 105,65 €

In magazzino

Peso: 0,256 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

82057000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
