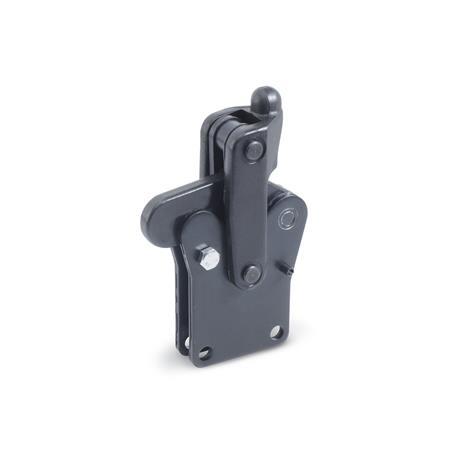

Kniehebelmodule GN 810.12 haben dieselben Eigenschaften wie Vertikal-Spanner "Longlife" GN 810.10 / GN 810.11. Die Spannarme sind im Gesenk geschmiedet, die übrigen Stahlblechteile sind sehr stabil ausgeführt. Lagerbolzen und Lagerbuchsen sind gehärtet und geschliffen.
Aus diesem Grunde eignen sich diese Spanner für Anwendungen, bei denen große Kräfte auftreten, vor allem aber eine lange Lebensdauer erforderlich ist.
Umfangreiche Tests ergaben, dass eine einwandfreie Funktion (unter Last) auch nach einer Million Spannzyklen gewährleistet ist.
Diese Kniehebelmodule gestatten es, Größe und Lage von Hebel- und Spannarm nach den spezifischen Anforderungen des Anwendungsfalles auszuführen.
Hebelarm Stahl
Stahlblech-Teile
Einsatzstahl C10
brüniert
Lagerbolzen / -buchse Stahl
gehärtet und geschliffen
alle beweglichen Teile
mit Spezialfett geschmiert
RoHS
| C | Befestigungsbohrungen senkrecht zur Drehachse |
| G | Befestigungsbohrungen parallel zur Drehachse |
| Größe | FH in N Haltekraft | b1 | b2 | b3 | b4 | d | h1 | h2 | h3 | h4 | h5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 220 | 2200 | 36 | 48 | 13 | 6 | 6,5 | 74 | 89 | 30 | 45,5 | 17,5 |
| 440 | 4400 | 54 | 65 | 20 | 10 | 8,5 | 121 | 140,5 | 50 | 69,5 | 28 |
| 850 | 8500 | 75 | 75 | 24 | 12 | 10,5 | 158 | 180 | 67 | 88 | 35 |
| 1540 | 15400 | 90 | 100 | 34 | 16 | 12,5 | 193 | 222 | 76,5 | 106 | 40 |
| Größe | l1 | l2 | l3 | m1 | m2 | m3 | m4 | r | s1 | s2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 220 | 57,5 | 24 | 29 | 20 | 32 | 8 | 8 | 50 | 3,5 | 6 |
| 440 | 85,5 | 32 | 42,5 | 30 | 45 | 12 | 10 | 73 | 5 | 10 |
| 850 | 115 | 38 | 52 | 55 | 55 | 10 | 10 | 99 | 6 | 12 |
| 1540 | 147,5 | 53 | 68 | 65 | 75 | 12,5 | 17,5 | 127,5 | 8 | 16 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
