Usted está aquí: Vista general de producto > 2.4 Tensado con mecanismos de apriete > Cepos de palanca > GN 810.12 Módulos de palanca acodada producto anterior producto siguiente

GN 810.12 Módulos de palanca acodada Acero, para atornillar

Foto

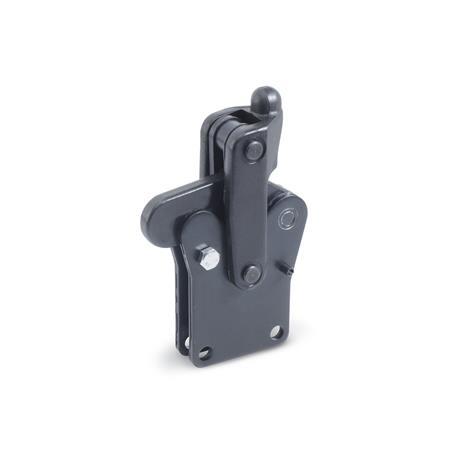

GN 810.12 Módulos de palanca acodada, aero, para atornillar Tipo: G - Orificios de montaje paralelos respecto al eje de giro

Tipo: G - Orificios de montaje paralelos respecto al eje de giro

GN 810.12 Módulos de palanca acodada, aero, para atornillar Tipo: G - Orificios de montaje paralelos respecto al eje de giro

GN 810.12 Módulos de palanca acodada, aero, para atornillar Tipo: C - Orificios de montaje perpendiculares respecto al eje de giro

Ficha técnica GN 810.12 Imprimir esta página Accesorios para módulos de palanca acodada

Descripción del producto

Información

Los módulos de palanca acodada GN 810.12 tienen las mismas propiedades y características que los cepos de palanca "Longlife" de accionamiento vertical para servicio pesado GN 810.10 y GN 810.11. Los brazos de sujeción son de forja, el resto de piezas de chapa de acero se han reforzado, y los pernos y casquillos de cojinete están templados y pulidos.

Estos módulos de palanca acodada para servicio pesado son, por lo tanto, adecuados para aplicaciones en las que se aplican fuerzas considerables y se necesita una larga vida útil.

Se han realizado pruebas exhaustivas que han demostrado que está garantizado un funcionamiento sin problemas (bajo carga) incluso después de un millón de ciclos de sujeción.

Estos módulos de palanca acodada para servicio pesado permiten ajustar el tamaño y la posición de los brazos de palanca y de sujeción para adaptarse a la aplicación específica.

Especificación

Palanca de accionamientoAcero

forjado
pavonado

Piezas de chapa

Acero cementado C10
pavonado

Pernos y casquillos de cojinete
Acero, templado y mecanizado fino

Todas las piezas móviles
lubricadas con grasa especial

RoHS

Dibujo técnico

GN 810.12 Módulos de palanca acodada, aero, para atornillar Esquema

Ocultar dibujo técnico

GN 810.12 Módulos de palanca acodada, aero, para atornillar Esquema

Opciones del artículo / Tabla

Tipo

C	Orificios de montaje perpendiculares respecto al eje de giro
G	Orificios de montaje paralelos respecto al eje de giro

Mostrar / ocultar columnas

Tamaño	F_R en N Fuerza de retención	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	h₅

220	2200	36	48	13	6	6,5	74	89	30	45,5	17,5
440	4400	54	65	20	10	8,5	121	140,5	50	69,5	28
850	8500	75	75	24	12	10,5	158	180	67	88	35
1540	15400	90	100	34	16	12,5	193	222	76,5	106	40

Mostrar / ocultar columnas

Tamaño	l₁	l₂	l₃	m₁	m₂	m₃	m₄	r	s₁	s₂

220	57,5	24	29	20	32	8	8	50	3,5	6
440	85,5	32	42,5	30	45	12	10	73	5	10
850	115	38	52	55	55	10	10	99	6	12
1540	147,5	53	68	65	75	12,5	17,5	127,5	8	16

Estructura y precio

Abrir el configurador 3D

Tamaño

220

440

850

1540

Tipo

C - Orificios de montaje perpendiculares respecto al eje de giro

G - Orificios de montaje paralelos respecto al eje de giro

Accesorios para módulos de palanca acodada

Dibujo Accesorios para módulos de palanca acodada

Empuñaduras

Dibujo GN 910.5

Mostrar / ocultar columnas

Module Size	b₁	d₁	b₂	d₂	b₃	h	t	Code no.

220	22	-	13	-	5	60	55	GN 810.15-220
440	31	-	20	-	8	86	77	GN 810.15-440
850	-	30	-	22	-	119	112	GN 810.15-850
1540	-	34	-	25	-	119	112	GN 810.15-1540

Brazos de palanca

Dibujo GN 910.6

Mostrar / ocultar columnas

Module Size	b	d	Length l	s	Code no.

220	13	-	60	5	GN 810.16-220
440	20	-	90	8	GN 810.16-440
850	-	22	122	-	GN 810.16-850
1540	-	25	138	-	GN 810.16-1540

Extensores de brazo de sujeción

Dibujo GN 910.7

Mostrar / ocultar columnas

Module Size	b₁	b₂	h	Length l	t	Code no.

220	10	6	16	15,5	6,5	GN 810.17-220
440	15	10	24	16	8	GN 810.17-440
850	20	12	30	22,1	15	GN 810.17-850
1540	25	16,2	35	23,5	15	GN 810.17-1540

Casquillos

Dibujo GN 910.8

Mostrar / ocultar columnas

Module Size	d₁	d₂	Length l	Code no.

220	13	6,5	16	GN 810.18-220
440	20	10,5	24	GN 810.18-440
850	24	12,5	30	GN 810.18-850
1540	32	16,5	35	GN 810.18-1540

Placas base

Dibujo GN 910.9

Mostrar / ocultar columnas

Module Size	d	l₁	l₂	m₁	m₂	s	Code no.

220	6,5	48	36	32	20	6	GN 810.19-220
440	8,5	65	54	45	30	8	GN 810.19-440
850	10,5	75	75	55	55	10	GN 810.19-850
1540	12,5	100	90	65	65	10	GN 810.19-1540

Artículo seleccionado (Cómo hacer un pedido)

Número de pieza

Total (neto)

88,78 €

más IVA 16,87 €
bruto 105,65 €

En stock

Peso: 0,256 kg

Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0

RoHS: Sí

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).

Número del arancel aduanero

82057000

Tome nota de nuestros descuentos por cantidad.

Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €

Cantidad

Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
