GN 810.12 Polvivipumoduulit Teräs, ruuvaattavat

Valokuva

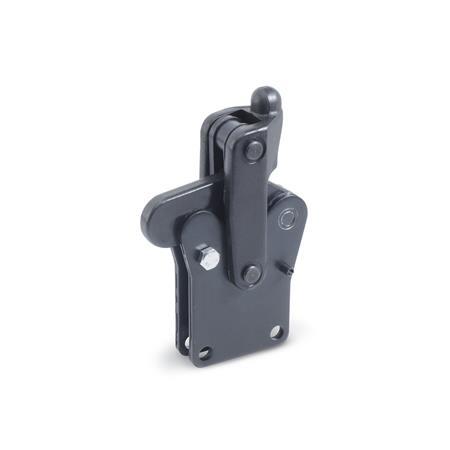

GN 810.12 Polvivipumoduulit, teräs, ruuvaattavat Tyyppi: G - Asennusreiät samansuuntaiset kuin kahvan kääntöakseli

Tyyppi: G - Asennusreiät samansuuntaiset kuin kahvan kääntöakseli

GN 810.12 Polvivipumoduulit, teräs, ruuvaattavat Tyyppi: G - Asennusreiät samansuuntaiset kuin kahvan kääntöakseli

GN 810.12 Polvivipumoduulit, teräs, ruuvaattavat Tyyppi: C - Asennusreiät kohtisuorassa kahvan kääntöakseliin

Standardilehti GN 810.12 Tulosta tämä sivu Polvivipumoduulien lisävarusteet

Tuotteen kuvaus

Tiedot

GN 810.12 -polvivipumoduuleilla on samat ominaisuudet ja attribuutit kuin GN 810.10 / GN 810.11 pystysuorassa toimivilla “Longlife”-lukitsimilla vaativaan käyttöön. Kiinnitysvarret on muottiin taottu, muut peltiosat on vahvistettu, laakeritapit ja holkit karkaistu ja hiottu.

Näin ollen nämä polvivipumoduulit sopivat käytettäviksi tilanteissa, joissa esiintyy merkittäviä voimia ja joissa vaaditaan pitkää käyttöikää.

Laajat testaukset ovat osoittaneet, että ongelmaton käyttö (kuormitettuna) taataan myös miljoonan lukitussyklin jälkeen.

Vaativaan käyttöön tarkoitetuilla polvivipumoduuleilla vivun ja kiinnitysvarsien kokoa ja asentoa voidaan säätää erityissovelluksiin sopiviksi.

Tekninen eritelmä

Käyttövipu Teräs
- taottu
- mustattu

Peltiosat
- pintakarkaistu teräs C 10
- mustattu

Laakeritapit ja holkit
Teräs, karkaistu ja hiottu

Kaikki liikkuvat osat
voideltu erikoisrasvalla

RoHS

Tekninen piirros

GN 810.12 Polvivipumoduulit, teräs, ruuvaattavat luonnos

Piilota tekninen piirros

GN 810.12 Polvivipumoduulit, teräs, ruuvaattavat luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

C	Asennusreiät kohtisuorassa kahvan kääntöakseliin
G	Asennusreiät samansuuntaiset kuin kahvan kääntöakseli

Näytä / piilota sarakkeet

Koko	F_H N Pitokapasiteetti	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	h₅

220	2200	36	48	13	6	6,5	74	89	30	45,5	17,5
440	4400	54	65	20	10	8,5	121	140,5	50	69,5	28
850	8500	75	75	24	12	10,5	158	180	67	88	35
1540	15400	90	100	34	16	12,5	193	222	76,5	106	40

Näytä / piilota sarakkeet

Koko	l₁	l₂	l₃	m₁	m₂	m₃	m₄	r	s₁	s₂

220	57,5	24	29	20	32	8	8	50	3,5	6
440	85,5	32	42,5	30	45	12	10	73	5	10
850	115	38	52	55	55	10	10	99	6	12
1540	147,5	53	68	65	75	12,5	17,5	127,5	8	16

Koonti ja hinta

Avaa 3D-konfiguraattori

Koko

220

440

850

1540

Tyyppi

C - Asennusreiät kohtisuorassa kahvan kääntöakseliin

G - Asennusreiät samansuuntaiset kuin kahvan kääntöakseli

Polvivipumoduulien lisävarusteet

Piirustus - Polvivipumoduulien lisävarusteet

Kahvat

Piirustus GN 910.5

Näytä / piilota sarakkeet

Module Size	b₁	d₁	b₂	d₂	b₃	h	t	Code no.

220	22	-	13	-	5	60	55	GN 810.15-220
440	31	-	20	-	8	86	77	GN 810.15-440
850	-	30	-	22	-	119	112	GN 810.15-850
1540	-	34	-	25	-	119	112	GN 810.15-1540

Vivut

Piirustus GN 910.6

Näytä / piilota sarakkeet

Module Size	b	d	Length l	s	Code no.

220	13	-	60	5	GN 810.16-220
440	20	-	90	8	GN 810.16-440
850	-	22	122	-	GN 810.16-850
1540	-	25	138	-	GN 810.16-1540

Kiinnitysvarsien pidennysosat

Piirustus GN 910.7

Näytä / piilota sarakkeet

Module Size	b₁	b₂	h	Length l	t	Code no.

220	10	6	16	15,5	6,5	GN 810.17-220
440	15	10	24	16	8	GN 810.17-440
850	20	12	30	22,1	15	GN 810.17-850
1540	25	16,2	35	23,5	15	GN 810.17-1540

Holkit

Piirustus GN 910.8

Näytä / piilota sarakkeet

Module Size	d₁	d₂	Length l	Code no.

220	13	6,5	16	GN 810.18-220
440	20	10,5	24	GN 810.18-440
850	24	12,5	30	GN 810.18-850
1540	32	16,5	35	GN 810.18-1540

Aluslevyt

Piirustus GN 910.9

Näytä / piilota sarakkeet

Module Size	d	l₁	l₂	m₁	m₂	s	Code no.

220	6,5	48	36	32	20	6	GN 810.19-220
440	8,5	65	54	45	30	8	GN 810.19-440
850	10,5	75	75	55	55	10	GN 810.19-850
1540	12,5	100	90	65	65	10	GN 810.19-1540

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

88,78 €

plus ALV 16,87 €
brutto 105,65 €

Varastossa

Paino: 0,256 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

82057000

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €

Lukumäärä

Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
