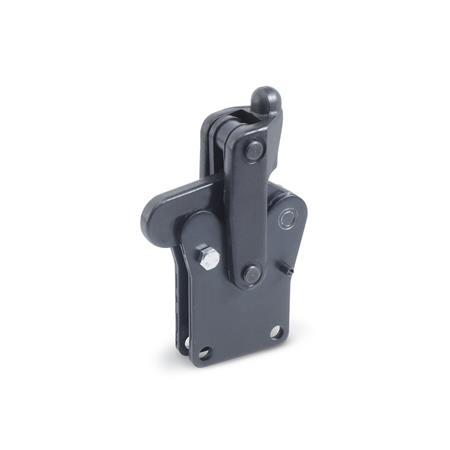

GN 810.12 Modules de genouillères Acier, à visser

Type: G - Trous de montage parallèles au point de pivot de la poignée

Fiche standard GN 810.12 Imprimer cette page Accessoires pour modules de genouillères

Description du produit

Les modules de genouillères GN 810.12 possèdent les mêmes propriétés et attributs que les sauterelles poussées extra-robustes GN 810.10/GN 810.11 : Les bras de serrage sont forgés, les pièces restantes en tôle d'acier ont été renforcées, tandis que les goupilles et les rivets de roulement sont durcis et rectifiés.

Ces modules de genouillères très résistants sont donc adaptés aux applications impliquant des forces importantes et nécessitant une longue durée de vie.

Des tests approfondis ont montré qu'un fonctionnement sans problème (sous charge) est assuré même après un million de cycles de serrage.

Ces modules de genouillères à usage intensif permettent de régler la taille et la position du levier et des bras de serrage afin de les adapter à toute application spécifique.

Spécifications

Bras de levier Acier
- forgé
- noirci

Pièces en tôle
- acier cémenté C10
- noirci

Goupilles de roulement et rivets
Acier, durci et rectifié

Toutes les pièces mobiles
sont lubrifiées avec une graisse spéciale

RoHS

GN 810.12 Modules de genouillères, acier, à visser schéma

Masquer schéma technique

Options d'article/Tableau

Type

C	Trous de montage verticaux par rapport au point de pivot de la poignée
G	Trous de montage parallèles au point de pivot de la poignée

Afficher/Masquer colonnes

Taille	F_H en N Capacité de retenue	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	h₅

220	2200	36	48	13	6	6,5	74	89	30	45,5	17,5
440	4400	54	65	20	10	8,5	121	140,5	50	69,5	28
850	8500	75	75	24	12	10,5	158	180	67	88	35
1540	15400	90	100	34	16	12,5	193	222	76,5	106	40

Afficher/Masquer colonnes

Taille	l₁	l₂	l₃	m₁	m₂	m₃	m₄	r	s₁	s₂

220	57,5	24	29	20	32	8	8	50	3,5	6
440	85,5	32	42,5	30	45	12	10	73	5	10
850	115	38	52	55	55	10	10	99	6	12
1540	147,5	53	68	65	75	12,5	17,5	127,5	8	16

Configuration et prix

Taille

220

440

850

1540

Type

C - Trous de montage verticaux par rapport au point de pivot de la poignée

G - Trous de montage parallèles au point de pivot de la poignée

Accessoire pour modules de genouillère

Poignées

Afficher/Masquer colonnes

Module Size	b₁	d₁	b₂	d₂	b₃	h	t	Code no.

220	22	-	13	-	5	60	55	GN 810.15-220
440	31	-	20	-	8	86	77	GN 810.15-440
850	-	30	-	22	-	119	112	GN 810.15-850
1540	-	34	-	25	-	119	112	GN 810.15-1540

Leviers

Afficher/Masquer colonnes

Module Size	b	d	Length l	s	Code no.

220	13	-	60	5	GN 810.16-220
440	20	-	90	8	GN 810.16-440
850	-	22	122	-	GN 810.16-850
1540	-	25	138	-	GN 810.16-1540

Rallonges de bras de serrage

Afficher/Masquer colonnes

Module Size	b₁	b₂	h	Length l	t	Code no.

220	10	6	16	15,5	6,5	GN 810.17-220
440	15	10	24	16	8	GN 810.17-440
850	20	12	30	22,1	15	GN 810.17-850
1540	25	16,2	35	23,5	15	GN 810.17-1540

Douilles

Afficher/Masquer colonnes

Module Size	d₁	d₂	Length l	Code no.

220	13	6,5	16	GN 810.18-220
440	20	10,5	24	GN 810.18-440
850	24	12,5	30	GN 810.18-850
1540	32	16,5	35	GN 810.18-1540

Plaques de base

Afficher/Masquer colonnes

Module Size	d	l₁	l₂	m₁	m₂	s	Code no.

220	6,5	48	36	32	20	6	GN 810.19-220
440	8,5	65	54	45	30	8	GN 810.19-440
850	10,5	75	75	55	55	10	GN 810.19-850
1540	12,5	100	90	65	65	10	GN 810.19-1540

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

88,78 €

plus TVA 16,87 €
brute 105,65 €

En stock

Poids: 0,256 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

82057000

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
