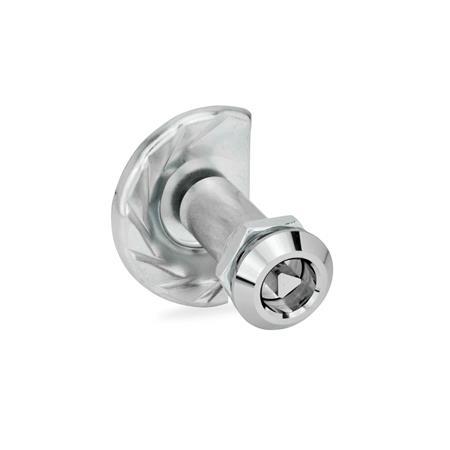

Les loquets GN 119 se verrouillent par une opération de rotation dans le sens horaire (à droite) qui déplace le loquet à came en position de verrouillage derrière le cadre de la porte.
Les loquets ont une plage de portée de 10 mm de sorte qu'ils peuvent également être utilisés avec des joints, par exemple.
Les différents boulons d’actionnement et les entretoises permettent une plage de serrage A1...A9 de 17 à 65 mm.
Logement de verrou/boulon d'actionnement
Zinc moulé sous pression, chromé
Loquet à came
Tôle d'acier
zingué, passivé bleu
Entretoise
Aluminium
Boutons étoile GN 5337.2
Plastique (Polypropylène PP)
noir mat
RoHS
Clés à douille GN 119.2
Embouts de protection GN 120
Poignées d'ouverture GN 120.1
Outils de poinçonnage GN 123
| SG | avec bouton étoile |
| DK | avec broche triangulaire (DK7) |
| VK7 | Manipulation par broche carrée A/F7 |
| VK8 | Manipulation par broche carrée A/F8 |
| VDE | avec double panneton |
| Plage de serrage A1 ... A9 (épaisseur de la porte + épaisseur de l'encadrement) | A1 | |||||||
|---|---|---|---|---|---|---|---|---|
| A1 (l=35) | A2 (l=40) | A3 (l=45) | A4 (l=50) | A5 (l=55) | A6 (l=60) | A7 (l=65) | A8 (l=70) | A9 (l=75) |
| 17 - 25 | 22 - 30 | 27 - 35 | 32 - 40 | 37 - 45 | 42 - 50 | 47 - 55 | 52 - 60 | 57 - 65 |
|
En tournant le loquet à came dans le sens horaire (à droite), le loquet à came étagée se déplace derrière le châssis de la porte et tire la porte vers l’intérieur. Grâce à la grande plage d‘insertion de la came (10 mm), ces loquets peuvent facilement être utilisés sur des portes équipées de bandes d‘étanchéité. Lors de la sélection de la plage de serrage A, il faut tenir compte de la présence éventuelle d’un joint. Pour l’installation, faites un trou dans la porte comme indiqué sur le schéma. Le logement du loquet avec le boulon d‘actionnement préassemblé est inséré dans le trou par l‘avant et maintenu en position avec l‘écrou de montage à l’arrière. L’entretoise et le loquet à came sont ensuite poussés l’un après l’autre sur le boulon d’actionnement par le côté arrière et fixés avec la vis à tête hexagonale. Le diamètre de l‘alésage de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série. Le diamètre de l‘alésage de montage peut également être obtenu par perçage ou fraisage comme indiqué dans les schémas ci-contre. Outils de poinçonnage GN 123 est également disponible pour la production de petites séries et pour tôle d‘acier de moins de 2 mm d‘épaisseur. |
||||||||||
