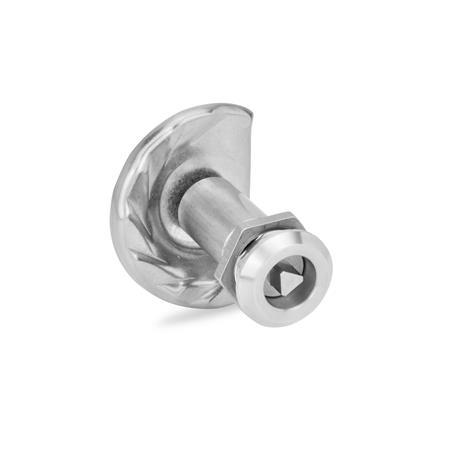

GN 119 Loquets Inox, manipulation par éléments d'actionnement ou clé à douille

En tournant le loquet à came dans le sens horaire (à droite), le loquet à came étagée se déplace derrière le châssis de la porte et tire la porte vers l’intérieur.

Grâce à la grande plage d‘insertion de la came (10 mm), ces loquets peuvent facilement être utilisés sur des portes équipées de bandes d‘étanchéité. Lors de la sélection de la plage de serrage A, il faut tenir compte de la présence éventuelle d’un joint.

Pour l’installation, faites un trou dans la porte comme indiqué sur le schéma.

Le logement du loquet avec le boulon d‘actionnement préassemblé est inséré dans le trou par l‘avant et maintenu en position avec l‘écrou de montage à l’arrière. L’entretoise et le loquet à came sont ensuite poussés l’un après l’autre sur le boulon d’actionnement par le côté arrière et fixés avec la vis à tête hexagonale.

Le diamètre de l‘alésage de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série.

Le diamètre de l‘alésage de montage peut également être obtenu par perçage ou fraisage comme indiqué dans les schémas ci-contre.

Outils de poinçonnage GN 123 est également disponible pour la production de petites séries et pour tôle d‘acier de moins de 2 mm d‘épaisseur.
