GN 119 Cierres Accionamiento con elemento de mando o llave de vaso

Foto

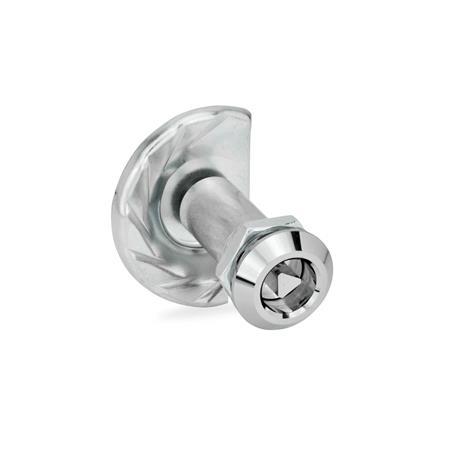

GN 119 Cierres, accionamiento con elementos de mando o llave de vaso Material: ZD - Zamac
Tipo: DK - con cuña triangular (DK7)
Material: ZD - Zamac
Tipo: DK - con cuña triangular (DK7)
GN 119 Cierres, accionamiento con elementos de mando o llave de vaso Material: ZD - Zamac
Tipo: DK - con cuña triangular (DK7) GN 119 Cierres, accionamiento con elementos de mando o llave de vaso Material: ZD - Zamac
Tipo: SG - con pomo en estrella GN 119 Cierres, accionamiento con elementos de mando o llave de vaso Material: ZD - Zamac
Tipo: VDE - con doble paletón GN 119 Cierres, accionamiento con elementos de mando o llave de vaso Material: ZD - Zamac
Tipo: VK7 - con cuña cuadrada A/F7

Descripción del producto

Información

Los cierres de puerta GN 119 cierran mediante un giro en sentido de las agujas del reloj (a derecha) que mueve la leva a la posición de bloqueo detrás del marco de la puerta.

Los cierres tienen una carrera de inserción de 10 mm, de modo que pueden usarse también combinados, por ejemplo, con juntas.

Los distintos pernos de mando y distanciadores permiten un rango de apriete A1...A9 de 17 a 65 mm.

Especificación

Alojamiento de la cerradura / perno de mando
Zamac, cromado


Pestillo
Chapa de acero
Zincado, pasivado azul


Casquillo distanciador
Aluminio


Pomos en estrella GN 5337.2
Plástico (polipropileno PP)
negro, mate


RoHS

Accesorio

Llaves de vaso GN 119.2
Tapas de protección GN 120
Manillas de apertura GN 120.1
Punzones para chapa GN 123

Dibujo técnico

3D
Ocultar dibujo técnico
GN 119 Cierres, accionamiento con elementos de mando o llave de vaso Esquema

Opciones del artículo / Tabla

Tipo

SGcon pomo en estrella
DKcon cuña triangular (DK7)
VK7con cuña cuadrada A/F7
VK8con cuña cuadrada A/F8
VDEcon doble paletón
Mostrar / ocultar columnas
Rango de apriete A1 ... A9
(Espesor de puerta + Espesor de marco)
A1
A1 (l=35)A2 (l=40)A3 (l=45)A4 (l=50)A5 (l=55)A6 (l=60)A7 (l=65)A8 (l=70)A9 (l=75)
17 - 2522 - 3027 - 3532 - 4037 - 4542 - 5047 - 5552 - 6057 - 65

Estructura y precio

Abrir el configurador 3D
Especificaciones

Tipo





Rango de apriete A

Instrucciones de construcción y montaje

c8636fcf-68b4-4d46-b1bc-1cd6dfece88b

Al girar el cierre en el sentido de las agujas del reloj (a derecha), la leva de cierre escalonada se desplaza hacia arriba detrás del marco de la puerta y tira de esta.

La gran amplitud de tracción de la leva (10 mm) permite utilizar estas cerraduras en puertas con cintas de sellado. Cuando se seleccione el rango de apriete A, debe tomarse en consideración cualquier junta que pueda haber.

Para la instalación, haga un orificio en la puerta como se muestra en el dibujo del lado opuesto.

El alojamiento de la cerradura con el perno de mando premontado se instala en el orificio desde delante y se fija en su posición con la tuerca de montaje por la parte posterior. El distanciador y la leva de cierre se presionan después uno tras otro en el perno de mando desde la parte posterior y se sujetan con el tornillo de cabeza hexagonal.

El diámetro del orificio para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser cuando se trata de producción en serie.

También se puede realizar el diámetro del orificio de montaje taladrando / mecanizando como se muestra en el dibujo.

También está disponible el Punzones para chapa GN 123 para producciones de series pequeñas y chapas de acero de grosor < 2 mm.

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
9,10
más IVA 1,73 €
bruto 10,83 €
En stock
Peso: 0,118 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
83089000
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
