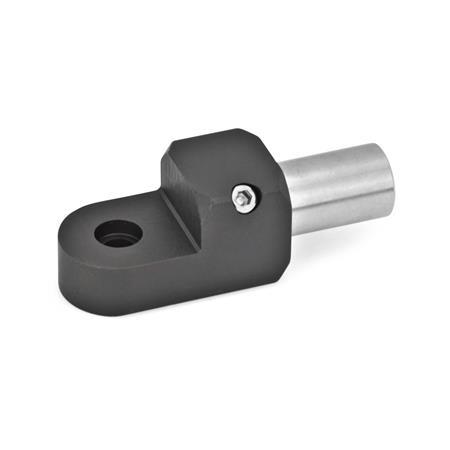

Les noix de serrage orientables en T GN 483 peuvent être assemblées avec des modèles GN 482 et des noix de serrage taraudées GN 484 de dimensions k identiques pour créer des noix de serrage articulées. Les kits de serrage GN 511.1 avec vis (type S) et avec manette indexable (K) sont disponibles pour cette combinaison. Le code de l'article à commander est indiqué dans le tableau dimensionnel.
RoHS
| A | avec alésage |
| W | avec boulon |
| d1 Type A | d2 Type W | k | d3 | d4 Alésage du pivot | d5 | l1 | l2 | l3 | l4 | l5 | l6 | t | Kit de serrage pour d4 Type S | Kit de serrage pour d4 Type S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B 8 | 8 | 16 | 7 | 4,5 | M 4 | 30 | 22 | 13 | 8 | 5,5 | 16 | 8 | GN 511.1-M4-16-S | GN 511.1-M4-16-S |
| B 10 | 10 | 20 | 8,5 | 5,5 | M 5 | 38 | 28 | 17 | 10 | 7 | 17 | 10 | GN 511.1-M5-20-S | GN 511.1-M5-20-S |
| B 12 | 12 | 20 | 8,5 | 5,5 | M 5 | 38 | 28 | 17 | 10 | 8 | 19 | 12 | GN 511.1-M5-20-S | GN 511.1-M5-20-S |
| B 15 | 15 | 25 | 10 | 6,5 | M 6 | 46 | 33,5 | 20 | 12,5 | 10 | 21 | 15 | GN 511.1-M6-25-S | GN 511.1-M6-25-S |
| B 16 | 16 | 25 | 10 | 6,5 | M 6 | 46 | 33,5 | 20 | 12,5 | 11 | 24 | 16 | GN 511.1-M6-25-S | GN 511.1-M6-25-S |
| B 20 | 20 | 30 | 10 | 6,5 | M 6 | 55 | 40 | 24 | 15 | 12 | 26 | 18 | GN 511.1-M6-30-S | GN 511.1-M6-30-S |
