GN 822.8 Mini pistoncini di posizionamento a molla con e senza posizione di arresto

Foto

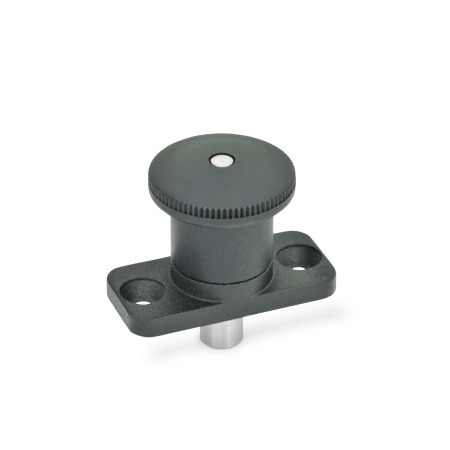

GN 822.8 Mini pistoncini di posizionamento a molla, lega di zinco pressofusa / manopola in plastica Tipo: B - Senza posizione di arresto
Tipo: B - Senza posizione di arresto
GN 822.8 Mini pistoncini di posizionamento a molla, lega di zinco pressofusa / manopola in plastica Tipo: B - Senza posizione di arresto GN 822.8 Mini pistoncini di posizionamento a molla, lega di zinco pressofusa / manopola in plastica Tipo: C - Con posizione di arresto
Scheda Tecnica GN 822.8 Stampa questa pagina Tolleranze fondamentali ISO Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

I mini pistoncini di posizionamento a molla GN 822.8 sono caratterizzati dalle dimensioni ridotte. Sono montati con viti a testa svasata.

I mini pistoncini di posizionamento a molla costituiscono un'alternativa economica ai pistoncini di posizionamento a molla GN 608 e GN 608.1.

Nel tipo C, la manopola può essere ruotata di 30° dopo aver retratto il pistoncino, trattenendolo in posizione retratta per mezzo di un dispositivo di blocco del posizionamento.

Specifiche

Attacco
Lega di zinco pressofusa
Rivestimento con polveri
Nero, finitura testurizzata

Perno del puntale
Acciaio INOX AISI 303

Molla di compressione
Acciaio INOX AISI 301

Manopola
Plastica (poliammide PA)

  • Nero, finitura matt
  • Non rimovibile

RoHS

Su richiesta

Con manopola rossa

Disegno tecnico

3D
GN 822.8 Mini pistoncini di posizionamento a molla, lega di zinco pressofusa / manopola in plastica disegno
Nascondi disegno tecnico
GN 822.8 Mini pistoncini di posizionamento a molla, lega di zinco pressofusa / manopola in plastica disegno

Opzioni articolo / Tabella

Tipo

BSenza posizione di arresto
CCon posizione di arresto
Mostra / Nascondi colonne
d1
Perno h9
Foro alesato +0,03/+0,08		l1b1b2d2 -0,15d3d4kl2l3l4l5
Corsa		Carico molla in N ≈
iniziale
finale
451035158214,32520,5245412
5612401810254,33025,52,546616
6612401810254,33025,52,546616
81020502314335,338352,55101135
101020502314335,338352,55101135

Selezione e configurazione articolo

Apri configuratore 3D
Diametro vite d1
Lunghezza l1
Tipo


Parte selezionata (Come ordinare)

Totale (netto)
4,50 €
più IVA 0,86 €
lordo 5,36 €
In magazzino
incluso supplemento per materiale: 0,03 €
Il supplemento per il materiale è già incluso nel prezzo.
Peso: 0,023 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
73181900
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
