GN 822.8 Mini-indeksitapit lepoasennolla ja ilman lepoasentoa

Valokuva

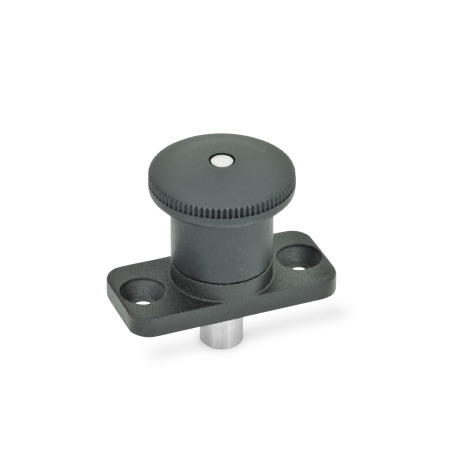

GN 822.8 Mini-indeksitapit, sinkkivalu / muovinuppi Tyyppi: B - ilman lepoasentoa
Tyyppi: B - ilman lepoasentoa
GN 822.8 Mini-indeksitapit, sinkkivalu / muovinuppi Tyyppi: B - ilman lepoasentoa GN 822.8 Mini-indeksitapit, sinkkivalu / muovinuppi Tyyppi: C - lepoasennolla
Standardilehti GN 822.8 Tulosta tämä sivu Kuormitusluokitustiedot ISO-perustoleranssit Ruostumattoman teräksen ominaisuudet Muovin ominaisuudet

Tuotteen kuvaus

Tiedot

Mini-indeksitapit GN 822.8 tunnetaan pienistä mitoistaan. Ne asennetaan uppokantaruuveilla.

Mini-indeksitapit ovat edullinen vaihtoehto GN 608 ja GN 608.1 -indeksitapeille.

Tyypissä C nuppia voi kääntää 30º indeksitapin sisäänvedon jälkeen, ja se voidaan lukita sisäänvedettyyn asentoon indeksilukolla.

Tekninen eritelmä

Kanta
Sinkkivalu
muovipinnoitettu
musta, teksturoitu viimeistely

Jousitappi
Ruostumaton teräs AISI 303

Jousi
Ruostumaton teräs AISI 301

Nuppi
Muovi (polyamidi PA)

  • musta, matta
  • ei irrotettava

RoHS

Tilauksesta

punaisella nupilla

Tekninen piirros

3D
GN 822.8 Mini-indeksitapit, sinkkivalu / muovinuppi luonnos
Piilota tekninen piirros
GN 822.8 Mini-indeksitapit, sinkkivalu / muovinuppi luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Bilman lepoasentoa
Clepoasennolla
Näytä / piilota sarakkeet
d1
Tappi h9
Reikä +0,03/+0,08		l1b1b2d2 -0,15d3d4kl2l3l4l5
Isku		Jousikuorma N ≈
alussa
lopussa
451035158214,32520,5245412
5612401810254,33025,52,546616
6612401810254,33025,52,546616
81020502314335,338352,55101135
101020502314335,338352,55101135

Koonti ja hinta

Avaa 3D-konfiguraattori
Pultin läpimitta d1
Pituus l1
Tyyppi


Valittu osa (Tilausohjeet)

Yhteensä (netto)
4,50 €
plus ALV 0,86 €
brutto 5,36 €
Varastossa
sis. materiaaliveloituksen: 0,03 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,023 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
