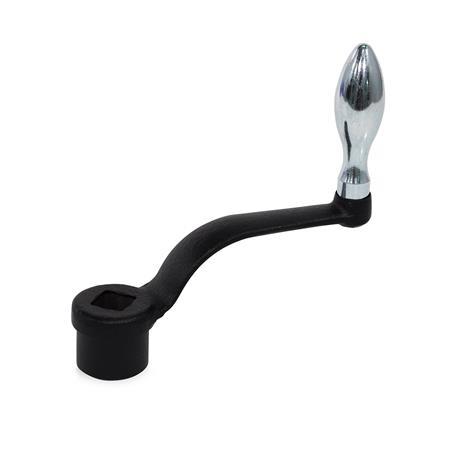

DIN 468 Kammet Valurauta

Valokuva

Bohrungskennzeichen: V - neliöreiällä
Tyyppi: F - kiinteällä kahvalla

DIN 468 Kammet, valurauta Bohrungskennzeichen: B - Reikä
Tyyppi: D - pyörivällä kahvalla

DIN 468 Kammet, valurauta Bohrungskennzeichen: B - Reikä
Tyyppi: F - kiinteällä kahvalla

DIN 468 Kammet, valurauta Bohrungskennzeichen: V - neliöreiällä
Tyyppi: D - pyörivällä kahvalla

Standardilehti DIN 468 Tulosta tämä sivu Ristikkäisreiät GN 110 ISO-perustoleranssit

Tuotteen kuvaus

Tiedot

Virallisessa standardilehdessä ei ole huomioitu keskiön reikiä dºº1ºº H7.

Tekninen eritelmä

Runko
Valurauta (GGG)

muovipinnoitettu
musta, teksturoitu viimeistely
Keskiön etupinta koneistettu

Kiinteät kahvat DIN 39 mallit tyyppi F
Teräs
sinkitty, sinipassivoitu

Pyörivät kahvat DIN 98 mallit tyyppi D
Teräs
sinkitty, sinipassivoitu

RoHS

Tekninen piirros

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tyyppi

F	kiinteällä kahvalla
D	pyörivällä kahvalla

Näytä / piilota sarakkeet

Pituus l	s H11 Neliöreikä		e min. (Sarake 1)	(Sarake 2)	d₁ H7 Reikä	d₂	h₁	h₂	h₃ ≈	h₄ ≈ Tyyppi D	Tyyppi F	Ø Kahva

63	V 10	-	13,1	-	-	20	20	11	32	54,5	50	16
80	V 10	V 12	13,1	16,1	B 8	24	24	13	38	61	56	18
100	V 12	V 14	16,1	18,1	B 10	28	28	13	48	67	64	20
125	V 14	V 17	18,1	22,2	B 10	34	34	14	55	76	72	22
160	V 17	V 19	22,2	25,2	B 14	38	38	14	65	83	80	25
200	V 19	V 22	25,2	28,2	B 17	44	44	21	78	96,5	90	28
250	V 22	V 24	28,2	32,2	B 17	48	48	21	90	105,5	100	32
315	V 24	V 27	32,2	36,2	B 20	54	54	26	105	117	112	36

Koonti ja hinta

Avaa 3D-konfiguraattori

GN 110 Ristikkäisreiät (erityistilaus)

Näytä / piilota sarakkeet

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Toimintaelementin ja akselin välinen liitäntä on usein ristitappi tai vaarnaruuvi.
Tämän johdosta käyttäjälle aiheutuu suhteellisen suuret kustannukset, sillä ristikkäisreikiä ei yleensä ole valmiina saatavissa toimintaelementeissä.
GN 110 -tuotteelle tarjolla olevat ristikkäisrei’illä varustetut komponentit ovat hinnaltaan varsin kilpailukykyisiä, ja lisäksi ne säästävät valmistajalta tarpeetonta piirustustyötä. Joidenkin toimintaelementtien geometrinen muoto ei kuitenkaan sovellu tämän kyseisen standardin muutoksiin.
Tapin reikä d₂ H11 porataan jousitapille sopivaksi.

Ristikkäisreiällä varustettu GN 110 tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
Tilaaminen: Käsipyörä DIN 950-GG-160-B14-A ristireikäisellä GN 110-QE

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

14,71 €

plus ALV 2,79 €
brutto 17,50 €

Varastossa

Paino: 0,114 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
