Olet tässä: Tuotteiden yleiskatsaus  >  3.3 Ovien ja kansien saranat, salvat ja lukot  >  Saranat, säädettävät  >  GN 238 Saranat edellinen tuote seuraavat tuote

GN 238 Saranat sinkkivalu, säädettävät, suojuksella

Valokuva

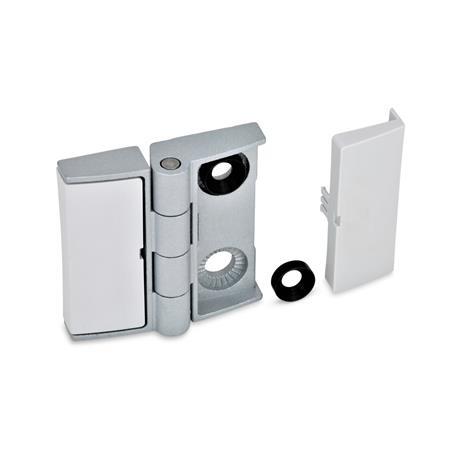

GN 238 Saranat, sinkkivalu, säädettävät, suojuksella Tyyppi: BJ - säädettävissä molemmilta puolilta Väri: SR - hopea, RAL 9006, teksturoitu viimeistely
Tyyppi: BJ - säädettävissä molemmilta puolilta
Väri: SR - hopea, RAL 9006, teksturoitu viimeistely
GN 238 Saranat, sinkkivalu, säädettävät, suojuksella Tyyppi: BJ - säädettävissä molemmilta puolilta Väri: SR - hopea, RAL 9006, teksturoitu viimeistely GN 238 Saranat, sinkkivalu, säädettävät, suojuksella Tyyppi: EJ - säädettävissä yhdeltä puolelta Väri: SW - Musta, RAL 9005, teksturoitu viimeistely GN 238 Saranat, sinkkivalu, säädettävät, suojuksella Tyyppi: NJ - ei säädettävä Väri: SR - hopea, RAL 9006, teksturoitu viimeistely
IF-palkintokuvakkeella
Standardilehti GN 238 Tulosta tämä sivu Ruostumattoman teräksen ominaisuudet Metallisaranoiden kuormitusluokitus Kääntösaranat GN 238

Tuotteen kuvaus

Tiedot

Säädettävillä GN 238 -saranoilla ovi voidaan asettaa ja kohdistaa kehykseensä teknisellä ja visuaalisella tarkkuudella.

Teräksisen säätölevyn alapuolella on leikkausrengas, joka pureutuu sinkkivalettujen lehtien radiaalisiin ulokkeisiin uppokantaruuveja kiristettäessä, luoden näin muotolukituksen, jolla vältetään saranan säätäminen asentamisen jälkeen.

Suojukset peittävät kiinnityselementit ja antavat saranoille miellyttävän ulkonäön.

Tekninen eritelmä

  • Sinkkivalu
    • muovipinnoitettu
      Musta, RAL 9005, teksturoitu viimeistelySWSW
      hopea, RAL 9006, teksturoitu viimeistelySRSR
  • Säätölevy
    Teräs, karkaistu
  • Suojus
    Muovi
    • mustanharmaa tyypille SW
    • vaaleanharmaa tyypille SR
  • Tappi
    Ruostumaton teräs AISI 303

RoHS

Tekninen piirros

3D
GN 238 Saranat, sinkkivalu, säädettävät, suojuksella luonnos
Piilota tekninen piirros
GN 238 Saranat, sinkkivalu, säädettävät, suojuksella luonnos

Tuotevaihtoehdot / Taulukko

Form

BJsäädettävissä molemmilta puolilta
EJsäädettävissä yhdeltä puolelta
NJei säädettävä
Näytä / piilota sarakkeet
l1l2d1d2h1 ≈h2 ≈h3l3m1m2
42425,34116,57,5172525
50506,3513,578,5213030
60606,3616,58,511263636

Koonti ja hinta

Avaa 3D-konfiguraattori
Leveys l1
Pituus l2
Tyyppi



Väri
SR
SW

Kääntöalue

Luonnos GN 238, kääntöalue

Toiminta

Luonnos GN 238, toiminta

Asennusohje

Luonnos GN 238, asentaminen

Valittu osa (Tilausohjeet)

Yhteensä (netto)
9,00 €
plus ALV 1,71 €
brutto 10,71 €
Varastossa
sis. materiaaliveloituksen: 0,05 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,052 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83021000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
