Olet tässä: Tuotteiden yleiskatsaus  >  1.2 Käyttö kone- ja laitekahvoilla  >  Reunakahvat  >  GN 430.1 Reunakahvat edellinen tuote seuraavat tuote

GN 430.1 Reunakahvat Kahvan profiili alumiini, päätysuojukset muovi, tekstitystilalla

Valokuva

GN 430.1 Reunakahvat tekstitystilalla Pinta: EL - anodisoitu, luonnonvärinen
Pinta: EL - anodisoitu, luonnonvärinen
GN 430.1 Reunakahvat tekstitystilalla Pinta: EL - anodisoitu, luonnonvärinen GN 430.1 Reunakahvat tekstitystilalla Pinta: SW - musta, RAL 9005, teksturoitu viimeistely
IF-palkintokuvakkeella
Standardilehti GN 430.1 Tulosta tämä sivu Asennusohjeet / Käyttöesimerkki Muovin ominaisuudet

Tuotteen kuvaus

Tiedot

Tekstitystilalla varustettujen GN 430.1 -reunakahvojen tyypillisiä käyttötarkoituksia ovat turvaoviin tai -laitteisiin kuuluvat kääntö- tai liukuovet. Ne sopivat käytettäviksi myös laatikoiden kahvoina.

Ruuveille kokoa M6 (ekstrudoitu alumiini) tarkoitettu ruuvikanava mahdollistaa optimin kiinnitysruuvien määrän kaikissa asennoissa mitoilla l2.

Alumiiniprofiili voidaan toimittaa kaikissa pituuksissa ja myös yksittäisiä päätysuojuksia voidaan toimittaa. Erityispituuksia voidaan valmistaa helposti, sillä kahva ei tarvitse asentamista varten koneistusta.

Päätykansi toimitetaan asennettuna yhdelle sivulle siten, että toimitettu paperiliuska / kalvoliuska voidaan tekstittää ja työntää sitten vastaavaan uraan.

Siirry osoitteeseen www.ganternorm.com/fi/palvelu/ladattavat ja avaa ZIP-tiedosto, jossa on erilaisia asiakirjoja (Word®, Open Office, PDF), joita voit käyttää tekstityksen ja etikettien luomiseen.

Tekninen eritelmä

Kahvan profiili
Alumiini

  • muovipinnoitettu
    musta, RAL 9005, teksturoitu viimeistelySWSW
  • anodisoitu, luonnonvärinenELEL

Päätysuojukset
Muovi, polyamidi (PA)
mustanharmaa

Tekstitystila
Vientiuran mukana toimitetaan

  • paperiliuska 200 g/m2, leveys 19,5mm
    kirkkaan valkoinen, vanhenemisenkestävä
  • kova PVC-kalvo
    läpinäkyvä

RoHS

Tilauksesta

  • Erityispituudet
  • yksittäiset paperiliuskat / kalvoliuskat

Tekninen piirros

3D
GN 430.1 Reunakahvat tekstitystilalla luonnos
Piilota tekninen piirros
GN 430.1 Reunakahvat tekstitystilalla luonnos

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet
l1b1b2b3h1h2l2
Ruuvausalue		l3t
110361383424662212
130361383424862212
1503613834241062212
2003613834241562212
2503613834242062212
3003613834242562212
4003613834243562212
5003613834244562212

Koonti ja hinta

Avaa 3D-konfiguraattori
Pituus l1
Pinta
EL
SW

Asennustiedot

Koko matkan kulkevan ruuvikanavan ansiosta kaikki ruuvit, joissa on standardikierre M6, voidaan asettaa mihin tahansa sijaintipaikkaan ruuvausalueella Iºº1ºº. Huomioi seuraavat ohjearvot:

• Minimi ruuvausyvyys: 10 mm
• Maksimi kuorma (ruuvi): 400 N
• Maks. kiristysmomentti: 4 Nm

 GN 430 Ruuvikanava

Sovellusesimerkkejä

Piirustus: käyttöesimerkki GN 430 + GN 430.1

Tietoa reunakahvoista GN 430.1 tekstitystilalla

Siirry osoitteeseen www.ganternorm.com/fi/palvelu/ladattavat ja avaa ZIP-tiedosto, jossa on erilaisia asiakirjoja (Word®, Open Office, PDF), joita voit käyttää tekstityksen ja etikettien luomiseen.

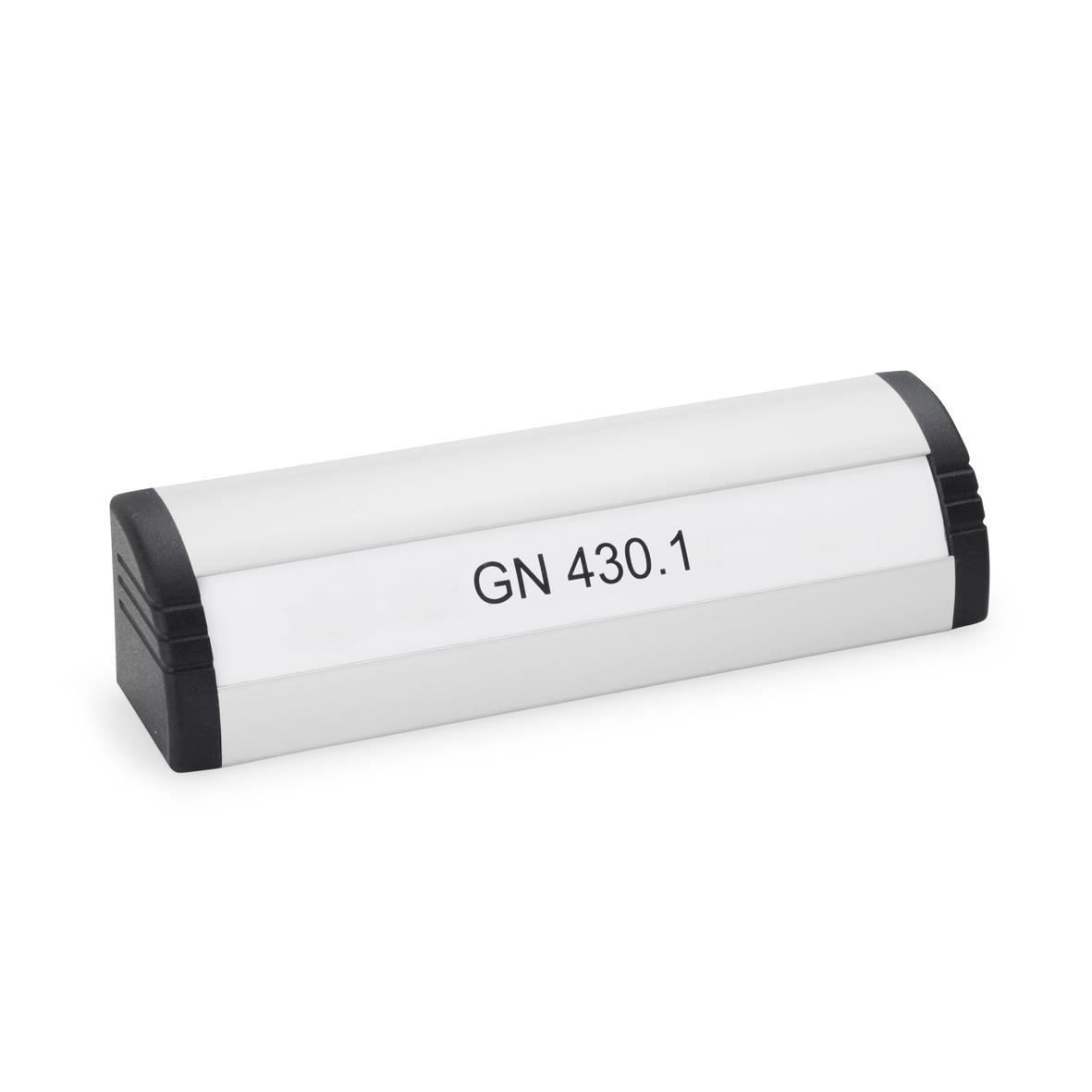

Valokuva GN 430.1

Valittu osa (Tilausohjeet)

Yhteensä (netto)
7,11 €
plus ALV 1,35 €
brutto 8,46 €
Varastossa
sis. materiaaliveloituksen: 0,31 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,087 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83024900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
