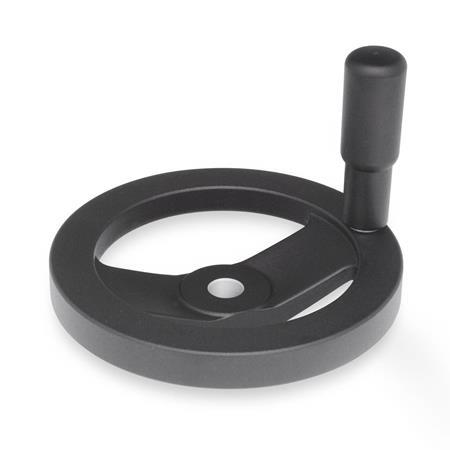

GN 324 Käsipyörät Alumiini, musta, muovipinnoitettu

Porakoodi: B - ilman uraa
Tyyppi: R - pyörivällä kahvalla

Standardilehti GN 324 Tulosta tämä sivu Ura P9 DIN 6885-1 Ristikkäisreiät GN 110 ISO-perustoleranssit

Tuotteen kuvaus

Speichenhandräder GN 324 werden zum Verstellen oder Antreiben verwendet.

Bei der Form R werden schnelle Verstellbewegungen über den drehbaren Zylindergriff entkoppelt eingeleitet. Dabei kann der drehbar gelagerte Griffkörper fest und sicher gehalten werden.

Für präzises Einstellen wird die Handkraft über den Radkranz eingeleitet. Speichenhandräder können auch mit Querbohrungen GN 110 bestellt werden.

Tekninen eritelmä

Pyörän runko
Alumiini

Keskiö koneistettu
Vanne
- sorvattu
- Vanne samankeskinen ja kohtisuorassa reikään < 0,4
täysin uovipinnoitettu
musta, teksturoitu viimeistely

Pyörivät kahvat GN 798
Muovi, polyamidi (PA)

musta, matta
Kara terästä
sinkitty, sinipassivoitu

RoHS

Lisävaruste

Aluslevyt upotuksella GN 184 (for axial fixation)

GN 324 Levykäsipyörät, musta, muovipinnoitettu luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Porakoodi

B	ilman uraa
K	uralla DIN 6885-1 P9

Tyyppi

A	ilman kahvaa
R	pyörivällä kahvalla

Näytä / piilota sarakkeet

d₁	d₂ H7 Reikä		b	d₃	l₁	l₂	l₃	r	Ø Kahva GN 798

125	12	14	15	31	18	33	61,5	54	22
140	14	16	16,5	36	19	36	76,5	61	24
160	14	16	18	36	20	39	76,5	71	24
200	18	20	20,5	42	24	45	86,5	89	25
250	22	26	23	48	28	51	86,5	113	25

Koonti ja hinta

GN 110 Ristikkäisreiät (erityistilaus)

Näytä / piilota sarakkeet

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Toimintaelementin ja akselin välinen liitäntä on usein ristitappi tai vaarnaruuvi.
Tämän johdosta käyttäjälle aiheutuu suhteellisen suuret kustannukset, sillä ristikkäisreikiä ei yleensä ole valmiina saatavissa toimintaelementeissä.
GN 110 -tuotteelle tarjolla olevat ristikkäisrei’illä varustetut komponentit ovat hinnaltaan varsin kilpailukykyisiä, ja lisäksi ne säästävät valmistajalta tarpeetonta piirustustyötä. Joidenkin toimintaelementtien geometrinen muoto ei kuitenkaan sovellu tämän kyseisen standardin muutoksiin.
Tapin reikä d₂ H11 porataan jousitapille sopivaksi.

Ristikkäisreiällä varustettu GN 110 tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
Tilaaminen: Käsipyörä DIN 950-GG-160-B14-A ristireikäisellä GN 110-QE

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

25,29 €

plus ALV 4,81 €
brutto 30,10 €

Varastossa

sis. materiaaliveloituksen: 0,74 €

Materiaaliveloitus sisältyy jo hintaan.

Paino: 0,390 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

84879090

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €

Lukumäärä

Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
