GN 522 Käsipyörät Muovi, holkki terästä

Valokuva

Original design
code: VRTP. / VRTP+I

Tyyppi: R - pyörivällä kahvalla

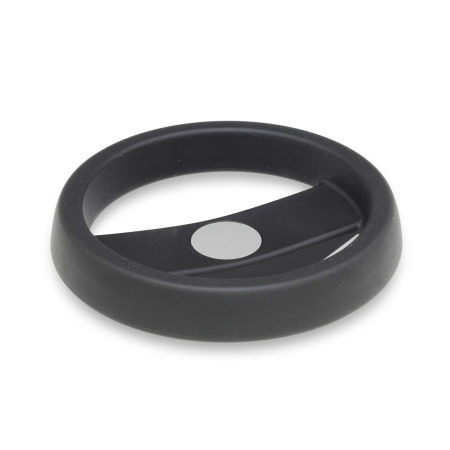

GN 522 Käsipyörät, muovi, holkki terästä Tyyppi: A - ilman kahvaa

Standardilehti GN 522 Tulosta tämä sivu Ura P9 DIN 6885-1 Ristikkäisreiät GN 110 ISO-perustoleranssit Muovin ominaisuudet

Tuotteen kuvaus

Tiedot

GN -522 -käsipyörässä täyttyvät tyylikkään muotoilun ja ergonomian vaatimukset.

Tekninen eritelmä

Pyörän runko
Muovi, polypropeeni (PP)

vahvistettu, iskunkestävä
Käyttölämpötila 0 °C - +80 °C
musta, matta

Keskiöholkki
Teräs, mustattu

Suojus
Alumiini

anodisoitu, luonnonvärinen
itsekiinnittyvä

Kierreholkki
Messinki

Pyörivä kahva
Muovi, polyamidi (PA)

musta, matta
Kara terästä
sinkitty, sinipassivoitu

RoHS

Lisävaruste

Aluslevyt upotuksella GN 184 (for axial fixation)

Tilauksesta

sienenmuotoisella kädensijalla GN 597.1

Tekninen piirros

GN 522 Käsipyörät, muovi, holkki terästä luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Porakoodi

B	ilman uraa
K	uralla DIN 6885-1 P9

Tyyppi

A	ilman kahvaa
R	pyörivällä kahvalla

Näytä / piilota sarakkeet

d₁	d₂ H7 Reikä		d₃	d₄	d₅	b	l₁	l₂	l₃	r	Ø Kahva

80	8	10	18	20,5	25	18	17	35	45	29	16
100	10	12	18	20,5	25,5	20	17	37	60	37	18
125	12	14	22	26	31	22	22	44	65	48	22
160	14	16	26	31	40	25	27	51	73	65	23
200	16	20	30	36	48,5	28	34	61	80	84	24
250	20	24	35	44	58	32	38	69	90	105	25
300	20	26	40	52	66	35,5	43	78	90	127	25
375*	26	-	35	70	81	39	43	87	90	160	25

* ei saatavissa varastosta, vaatii vähimmäistilausmäärän

Koonti ja hinta

Avaa 3D-konfiguraattori

GN 110 Ristikkäisreiät (erityistilaus)

Näytä / piilota sarakkeet

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Toimintaelementin ja akselin välinen liitäntä on usein ristitappi tai vaarnaruuvi.
Tämän johdosta käyttäjälle aiheutuu suhteellisen suuret kustannukset, sillä ristikkäisreikiä ei yleensä ole valmiina saatavissa toimintaelementeissä.
GN 110 -tuotteelle tarjolla olevat ristikkäisrei’illä varustetut komponentit ovat hinnaltaan varsin kilpailukykyisiä, ja lisäksi ne säästävät valmistajalta tarpeetonta piirustustyötä. Joidenkin toimintaelementtien geometrinen muoto ei kuitenkaan sovellu tämän kyseisen standardin muutoksiin.
Tapin reikä d₂ H11 porataan jousitapille sopivaksi.

Ristikkäisreiällä varustettu GN 110 tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
Tilaaminen: Käsipyörä DIN 950-GG-160-B14-A ristireikäisellä GN 110-QE

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

10,82 €

plus ALV 2,06 €
brutto 12,88 €

Varastossa

ELESA Code: 78421-R

Kuvaus: VRTP.80+I A-8

Paino: 0,098 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

84879090

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €

Lukumäärä

Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
