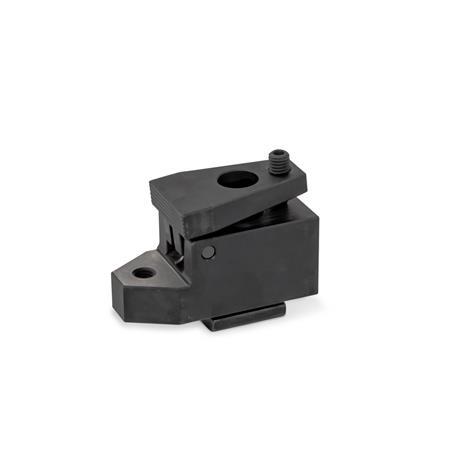

GN 9190.2 -sivulukitsimilla työkappaleet kiinnitetään kääntyvällä kiinnitysleualla. Kiinnitysvoima kohdistuu sivusuuntaisesti ja yläpuolelta työkappaleen vetämiseksi alaspäin kiinnittäen sen kiinteisiin vastikkeisiin ja tukipintaan. Tukeen sisältyvä kierre mahdollistaa kaikki tarvittavat asennot tai tukielementit.
Kiinnitysleuan kiinnitysisku saadaan lukituskierteen d4 ruuvaussyvyyden tuloksena. Kun lukitusruuvi vapautetaan, kiinnitysleuka palautuu takaisin jousen voimalla. Sivulukitsimien vähäinen kokonaiskorkeus mahdollistaa työkappaleen koko pinnan koneistamisen.
Sivulukitsimet voidaan ruuvata suoraan esim. asennuslevylle tai kiinnittää konepöytiin T-urilla. Lisäksi ne voidaan asentaa mihin tahansa asentoon kohtisuorassa T-uraan käyttäen uritettuja GN 9190.3 -tukilohkoja, joita on saatavissa lisävarusteena.
Tekninen eritelmä
Indeksointimekanismit
Teräs
Pintakarkaistu
Mustattu
Mutteri T-uralle
Terästä, mustattu
Ominaisuusluokka 10
Kuusiokoloruuvi DIN 912
Terästä, mustattu
Ominaisuusluokka 12.9
Pallopäinen ruuvi (koodi G)
Terästä, mustattu
Pallo karkaistu
Säädettävä lukitusvipu (koodi K)
Sinkkivalu
Jauhepinnoitettu
Musta RAL 9005, teksturoitu viimeistely
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon. Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme! Puhelin+49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
84662098
