GN 606 Pallopäiset ruuvit

Valokuva

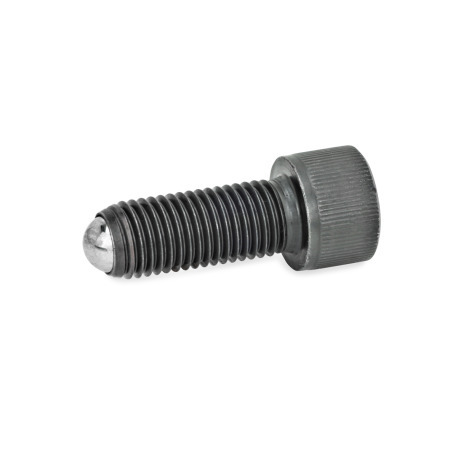

GN 606 Pallopäiset ruuvit, teräs Tyyppi: A - täysin pyöreä pallo
Tyyppi: A - täysin pyöreä pallo
GN 606 Pallopäiset ruuvit, teräs Tyyppi: A - täysin pyöreä pallo GN 606 Pallopäiset ruuvit, teräs Tyyppi: V - tylppäkärkinen pallo, kääntymisen rajoitus GN 606 Pallopäiset ruuvit, teräs Tyyppi: VR - tylppäkärkinen pallo, kääntymisen rajoitus, aaltopinta

Tuotteen kuvaus

Tiedot

Täysin pyöreäkärkisiä GN 606 -pallopäisiä ruuveja (tyyppi A) käytetään käyttötarkoituksissa, jotka vaativat pallopääkosketusta.

Tylppäkärkinen liikkuva pallo (tyyppi B) taas mahdollistaa eri suuntaisten pintojen kiinnityksen tai tukemisen.

Tyypin V ja VR palloa voidaan kääntää enintään 9º, jolla varmistetaan, että kiinnitys pysyy aina pallon tylpän osion kohdalla.

Tekninen eritelmä

  • Teräs
    • Vetolujuusluokka 12.9
    • mustattu

  • Kuula
    • paljas
    • karkaistu

RoHS

Tilauksesta

Pallopäiset ruuvit (täysin pyöreällä) muovipallolla (tyyppi AK)

Tekninen piirros

3D
Piilota tekninen piirros
GN 606 Pallopäiset ruuvit, teräs luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Atäysin pyöreä pallo
Btylppäkärkinen pallo
Vtylppäkärkinen pallo, kääntymisen rajoitus
VRtylppäkärkinen pallo, kääntymisen rajoitus, aaltopinta
Näytä / piilota sarakkeet
d1
Tyyppi A
Tyyppi B

Tyyppi V
Tyyppi VR
l1
Nimellinen pituus
d2d3d4l2l3l4l5l6avainväli A/FStaattinen
kuorma kN
Tyyppi A / Tyyppi B
M 4-10121620252,5270,80,2-2,1433500
M 5-121620253032,58,510,4-2,4545000
M 6M 6162025304043,2101,30,60,453659000
M 8M 820303540505,54,5131,80,80,53,58615000
M 10M 10253040506076162,30,80,64,510824000
M 12M 12305080--8,57,2182,810,755121030000
M 16M 16406080--1210,7244,31,316161473000

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät

Kierre (tyyppi A/B) d1
Kierre (tyyppi V/VR) d°°1ºº
Kierteen pituus l1
Tyyppi




Valittu osa (Tilausohjeet)

Yhteensä (netto)
3,96
plus ALV 0,75 €
brutto 4,71 €
Varastossa
Paino: 0,002 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181568
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
