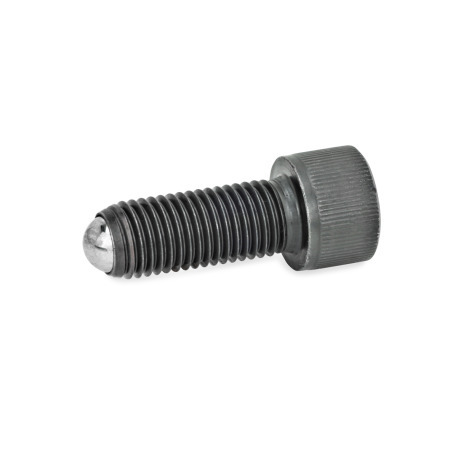

Kugelspannschrauben GN 606 mit voller Kugel (Form A) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.
Die abgeflachte, bewegliche Kugel ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.
Die Verdrehsicherung (Form V/VR) bewirkt, dass die Kugel nur max. 9° verdreht werden kann; damit ist sichergestellt, dass immer mit der Fläche gespannt wird.
RoHS
Kugelspannschrauben mit (voller) Kunststoff-Kugel (Form AK)
| A | volle Kugel |
| B | abgeflachte Kugel |
| V | abgeflachte Kugel, mit Verdrehsicherung |
| VR | abgeflachte Kugel, mit Verdrehsicherung, geriffelt |
| d1 Form A Form B | Form V Form VR | l1 Nennlänge | d2 | d3 | d4 | l2 ≈ | l3 ≈ | l4 ≈ | l5 | l6 | sw | Statische Belastbarkeit in N Form A / Form B |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 4 | - | 10 | 12 | 16 | 20 | 25 | 2,5 | 2 | 7 | 0,8 | 0,2 | - | 2,1 | 4 | 3 | 3500 |
| M 5 | - | 12 | 16 | 20 | 25 | 30 | 3 | 2,5 | 8,5 | 1 | 0,4 | - | 2,4 | 5 | 4 | 5000 |
| M 6 | M 6 | 16 | 20 | 25 | 30 | 40 | 4 | 3,2 | 10 | 1,3 | 0,6 | 0,45 | 3 | 6 | 5 | 9000 |
| M 8 | M 8 | 20 | 30 | 35 | 40 | 50 | 5,5 | 4,5 | 13 | 1,8 | 0,8 | 0,5 | 3,5 | 8 | 6 | 15000 |
| M 10 | M 10 | 25 | 30 | 40 | 50 | 60 | 7 | 6 | 16 | 2,3 | 0,8 | 0,6 | 4,5 | 10 | 8 | 24000 |
| M 12 | M 12 | 30 | 50 | 80 | - | - | 8,5 | 7,2 | 18 | 2,8 | 1 | 0,75 | 5 | 12 | 10 | 30000 |
| M 16 | M 16 | 40 | 60 | 80 | - | - | 12 | 10,7 | 24 | 4,3 | 1,3 | 1 | 6 | 16 | 14 | 73000 |
