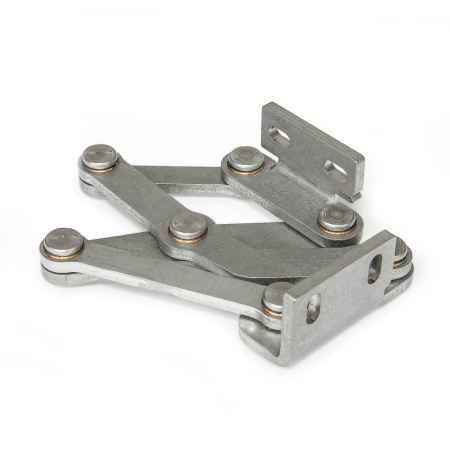

Moniniveliset saranat GN 7233 asennetaan luukkujen, kansien ja ovien sisäpuolelle tilan säästämiseksi ja ilkivallalta suojaamiseksi. Saranoiden enimmäisavauskulma on 120°, minkä ansiosta niihin on helppo päästä käsiksi ja ne soveltuvat käytettäväksi keskipaksujen ovien kanssa.
Tämän saranatyypin käyttäminen pitää kotelon ulkopuolen vapaana kiinnityksiltä, jotka eivät ehkä sovi muotoiluun tai joita pitää välttää kokonaan nopean ja helpon puhdistamisen johdosta.
Moninivelisiä saranoita käytetään yleensä pareittain, toisin sanoen jokaisessa aukossa on yksi tyypin L sarana ja yksi tyypin R sarana. Suuremmilla kuormilla, esim. jos kyseessä ovat suurikokoiset kannet tai luukut, asennusta voi täydentää lisäsaranoilla kumpaa tahansa tyyppiä.
Ruostumaton teräsNI AISI 304
matta, hiottuMT
Kitkalaakeri
Pronssi
itsevoiteleva
RoHS
Välilevyt GN 7247.2
Levyt GN 7247.4
Levyt GN 7247.6
muut materiaalit
muut viimeistelyt
muut kulmakiinnityspalat
muut avauskulmat
muut maks. seinän paksuudet
muut nostoliikkeet
| L | Kulmakiinnityspala vasen |
| R | Kulmakiinnityspala oikea |
| l1 | d | h1 | h2 | h3 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | m1 | m2 | r | s | x | y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 5,3 | 7,5 | 28 | 2,5 | 26 | 36 | 79 | 96 | 33,8 | 65,9 | 27,9 | 77,4 | 25 | 5 | 70 | 4 | 23 | 30,5 |
| 50 | 6,5 | 10 | 35 | 2,5 | 35 | 46 | 105 | 135 | 79,3 | 82 | 2,8 | 113,3 | 30 | 6 | 105 | 5 | 20 | 37 |
| 60 | 8,5 | 12,5 | 40 | 2,5 | 40 | 61 | 130 | 169 | 87,5 | 107,5 | 17,4 | 147,1 | 36 | 8 | 125 | 5 | 34 | 50 |
|
Moniniveliset saranat voidaan asentaa koteloon niin, että kulmakiinnityspalan aukot ovat joko kohtisuorassa tai yhdensuuntaisesti saranan akselin kanssa. Tämän tuloksena ovat kuvan mukaiset kaksikärkiominaisuudet. |
|||||||||||
|
|
|
Moninivelisiä saranoita voidaan säätää kolmessa tasossa asennuksen aikana. Tämä mahdollistaa esimerkiksi toleranssien säätämisen tai tiivisteisiin tarvittavan puristusvoiman muodostamisen. Kahta tasoa voidaan säätää kulmakiinnityspaloissa olevien yhdensuuntaisten tai kohtisuorien aukkojen avulla. Kolmannella tasolla voidaan tehdä asentokorjauksia käyttämällä välilevyjä GN 2370. |
||||||||||
|
Kannet, luukut ja ovet voivat olla upotettuja, samaan tasoon asetettuja tai viistosti. Alla luetellut peltirakenteiden suurimmat sallitut seinäpaksuudet ja taivutuskoot määräytyvät vastaavan asennustyypin mukaan.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
|
Näytä / piilota sarakkeet
|
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
|
Näytä / piilota sarakkeet
|
||||||||||||||||||||||||||||||||||||||||||||||
|
Kuvassa olevat mallivaihtoehdot edustavat vakioasennusolosuhteita. Jos saranan asennuspaikkaa vaihdetaan tai toisen seinän paksuus on pienempi kuin s tai b, suurimmat saavutettavissa olevat mitat muuttuvat toisistaan erillään. Tämä mahdollistaa joissain tapauksissa suurempien seinän paksuusmittojen käyttämisen kuin, mitä saman saranakoon kohdalla on ilmoitettu. Yksinkertainen CAD-mallitarkistus tai testiasennus on tällöin suositeltavaa. |
||||||||||||||||||||||||||||||||||||||||||||||
|
|
Alla annettu moninivelisen saranan enimmäiskuormitus koskee vakiokäyttötilanteita ja on suuntaa antava poikkeavissa käyttötilanteissa. Syntyvät voimat aiheuttavat lievää elastista epämuodostumista, jota voidaan kompensoida tarvittaessa säätövaihtoehdoilla. |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
