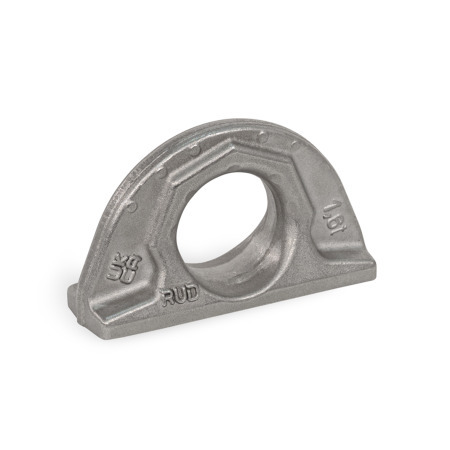

GN 589.5 Nostokorvat Ruostumaton teräs, hitsattavat

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

korroosion kestävä
tarkasti sopiva
ympäristöystävällinen

Näytä kaikki ruostumattomat terästuotteet

Standardilehti GN 589.5 Tulosta tämä sivu Käyttöohjeet GN 589 / GN 589.5

Tuotteen kuvaus

Nostokorvat GN 589.5 on tarkoitettu nostotarvikkeiden ja kiinnityselementtien ripustamiseen ja niillä on tyypillisesti erityisen matala profiili. Ne on hitsattu esimerkiksi kuorman kiinnityspisteisiin tai suoraan itse kuormaan ja pystyvät absorboimaan kuormat missä tahansa suunnassa.

Taulukossa ilmoitettu nimellinen kuormituskapasiteetti on merkitty selkeästi nostokorvaan. Sitä sovelletaan epäsuotuisimpaan kuormaan listassa mainituista kuormatyypeistä.

GN 589.5 -nostokorvat täyttävät konedirektiivin 2006/42/EY vaatimukset.

Tekninen eritelmä

Ruostumaton teräs Saksalainen materiaalin nro 1.6541

taottu
100 % sähkömagneettisesti vetolujuustestattu EN 1677 mukaisesti
Passivoitu peittaamalla

RoHS

GN 589.5 Nostokorvat, ruostumaton teräs, hitsattavat luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet

b	d	h₁	h₂	k₁	k₂	Nimellinen kuormituskapasiteetti t (WLL)	suurin sallittu kiinnitysvoima daN (LC)

70	32	38	50	12	22	0,8	1600
100	35	41,5	57	16	30	1,6	3200
137	50	59	80	23	41	2,7	5400

Koonti ja hinta

Leveys b

100

137

Kuormituskapasiteetti

Näytä / piilota sarakkeet

b	F₁ max. in t	F₂ max. in t

70	0,8	3
100	1,6	5
137	2,7	7,5

Käytöstäpoistoikä / Käyttöikä / Turvaohjeet

Nostokorvan kulumisasteen voi tarkistaa kulumisen merkeistä. Jos ne osuvat yksiin reiän ulkoisen muodon tai ääriviivan kanssa, nostokorvan käyttöiän päätepiste on saavutettu, mihin viitataan myös käytöstäpoistoikänä.
Jos nostokorva on taipunut tai vioittunut tai halkeillut, sen käytön jatkaminen ei ole enää turvallista ja näin ollen sitä ei saa käyttää.

Näissä tapauksissa nostokorva täytyy vaihtaa.

Kiinnitys- / hitsausohjeet

Näytä / piilota sarakkeet

b	a Pienasauman koko

70	3
100	4
137	6
172	7
228	8

Hitsauksen tulee olla hyväksytyn hitsaajan suorittama EN 9606-1 mukaisesti. Määritetyt kuormitusarvot sopivat käyttölämpötilaan, joka on -40 ºC ja +200 ºC välillä. Kuormituskapasiteetit korkeammissa lämpötiloissa ovat saatavissa pyynnöstä.

Asentamisen, käytön aloittamisen ja käytön aikana tulee noudattaa käyttöohjeiden tietoja. Ne toimitetaan tuotteen mukana tai digitaalisesti tuotesivulla osoitteessa ganternorm.com.

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

103,15 €

plus ALV 19,60 €
brutto 122,75 €

Varastossa

Paino: 0,200 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

73269098
