Olet tässä: Tuotteiden yleiskatsaus  >  3.5 Nesteiden ja kaasujen ohjaus, tuuletus ja tiivistys  >  Öljysilmät  >  GN 546.6 ATEX-öljysilmät edellinen tuote seuraavat tuote

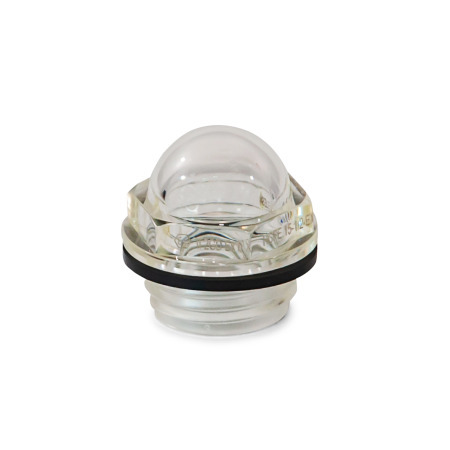

GN 546.6 ATEX-öljysilmät Kristallinkirkas muovi

Valokuva

GN 546.6 ATEX-öljysilmät, muovi
ELESA original design
code: HCFE-EX
ATEX

ATEX-tuoteperhe

ATEX-standardiosat on kehitetty hydrauliikan tai vaihteistorakenteiden olosuhteisiin, joissa on olemassa räjähdysvaara. Kaikissa tuotteissa on asiakirjat, joista käy ilmi tuotteen perustana oleva Euroopan räjähdysvaarallisten tuotteiden suojausta koskeva direktiivi (ATEX).

  • erityisesti räjähdysalttiille alueille
Näytä kaikki ATEX-tuotteet
Standardilehti GN 546.6 Tulosta tämä sivu Käyttöohjeet GN 546.6 Muovin ominaisuudet

Tuotteen kuvaus

Tiedot

ATEX-öljysilmät GN 546.6 sopivat käytettäviksi räjähdysalttiissa ympäristössä. Ne täyttävät direktiivin 2014/34/EU vaatimukset.

Tuote sisältää yksityiskohtaiset toimintaohjeet.

Materiaalin suuren lujuuden ansiosta (huomattavasti vahvempi kuin esimerkiksi pleksilasi) öljysilmät voidaan valmistaa paljon ohuemmasta seinämateriaalista, minkä ansiosta myös tarkastuslasi on laajempi. Reiän Ø ja tarkastuslasin välinen suhde on huomattavasti parempi.

Asennusohjeet:
Alle 4 mm paksuisiin seiniin asennettaessa on suositeltavaa käyttää asennusmutteria GN 7430.

Tekninen eritelmä

Muovi

  • kristallinkirkas polyamidi (PA-T)
  • suuri mekaaninen lujuus
  • lämpötilankestävyys enintään 80 ºC
  • liuottimia kestävä,
    mutta ei kestä alkoholia

Tiiviste
Kumi NBR (Perbunan®)

RoHS

Lisävaruste

Asennusmutterit GN 7430

Tekninen piirros

3D
GN 546.6 ATEX-öljysilmät, muovi luonnos
Piilota tekninen piirros
GN 546.6 ATEX-öljysilmät, muovi luonnos

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet
d1d2d3l1l2ssuositeltu momentti Nm
15G 3/822,57,513193 ... 5
19G 1/22610,516224 ... 6
25G 3/431,510,519,5276 ... 8

Koonti ja hinta

Avaa 3D-konfiguraattori
Tarkastuslasi d1
Kierre d2

Valittu osa (Tilausohjeet)

Yhteensä (netto)
6,94 €
plus ALV 1,32 €
brutto 8,26 €
Varastossa
ELESA Code: 10851-R-EX
Kuvaus: HCFE.12-3/8-EX
Paino: 0,004 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
90261089
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
