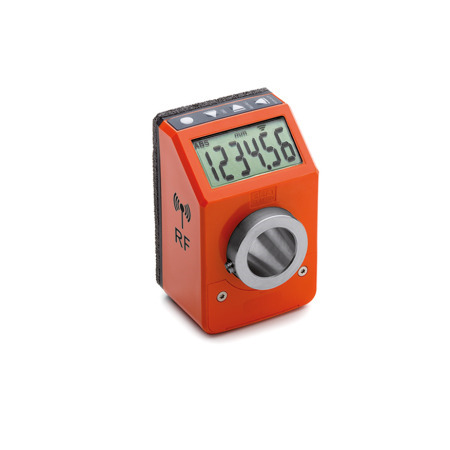

GN 9153 Asennonilmaisimet 6-numeroinen, elektroninen, LCD-näyttö, radiotaajuustiedonsiirrolla

Jännitteen syöttö

Litiumakku CR2477, 3V

Akun käyttöaika

3 vuotta

Näyttö

6-numeroiden LCD-näyttö,
12 mm korkea, erityismerkkejä tuetaan

Lukeman asteikko

-199999; 999999

Desimaalinumeroiden lukumäärä

ohjelmoitava
(katso käyttöohje)

Mittausyksiköt

mm, tuuma tai asteet
(ohjelmoitava)

Maks. kiertonopeus

300/600/1000 rpm
(ohjelmoitava, standardi 600 rpm)

Tarkkuus

10 000 impulssia/kierros

Käyttölämpötila

0 °C ... 50 °C

Kosteus

maks. 95 % 25 °C:ssa
(ilman kondensaatiota)

Interference protection

acc. to guideline 2014/53/EU (RED)

Yksi elektronisten asennonilmaisimien eduista on asennonilmaisimen laaja näyttöasetusten valikoima.

Seuraavat asetukset voidaan määrittää 3 / 4 toimintapainikkeella:

• Inkrementaalisen tai absoluuttisen mittaustilan valinta
• Mittayksiköiden vaihtaminen (mm, tuuma tai aste)
• Laskurin nollaaminen tai poikkeama-arvon asettaminen
• Näytön arvon vaihtaminen yhden kierroksen jälkeen
• Resoluution muuttaminen, toisin sanoen näytettyjen desimaalipaikkojen lukumäärän muuttaminen
• Pyörintä- tai laskentasuunnan muuttaminen
• Näytön suunnan muuttaminen (asennussuunnan perusteella)
• Suurimman pyörintänopeuden asettaminen

Asennetun litiumakun käyttöikä on yli 3 vuotta. Akun vaihtohetkestä ilmoitetaan näytössä olevalla symbolilla. Akun vaihtaminen on helppoa - vain etukansi täytyy irrottaa.
Muita tärkeitä tietoja ja ohjeita löytyy GN 9153 / GN 9154 -asennonilmaisimien käyttöohjeista. Käyttöohjeet sisältyvät jokaisen asennonilmaisimen toimitukseen ja ne voi myös ladata osoitteesta www.ganternorm.com Palvelu-osiossa.

Langattoman järjestelmän käynnistämiseen tarvitaan seuraavat komponentit:

• Ohjausyksikkö GN 9150
• Elektroniset asennonilmaisimet GN 9153 / GN 9154 tai magneettiset mittausjärjestelmät GN 7110

Jokainen ohjausyksikkö voidaan yhdistää enintään 36 asennonilmaisimeen tai magneettiseen mittausjärjestelmään. Radiotaajuusjärjestelmän verkko mahdollistaa useiden koneiden toiminnan samassa tilassa ilman häiriöitä. RJ45-verkkokaapelia käytetään koneohjauksen yhdistämiseen. Ohjausyksikölle on saatavissa seuraavat standardiväyläjärjestelmät:

• Profinet
• Modbus TCP
• Ethernet / IP
• EtherCAT

Ohjausyksikkö voi lähettää koneohjauksesta saadun kohdeasennon arvon asennonilmaisimel-le. Sen jälkeen ilmaisin ilmoittaa nykyisen asentonsa radiotaajuuden välityksellä. Lisäksi ver-kossa olevien laitteiden ohjelmoitavat parametrit voidaan lukea tai konfiguroida ohjausyksikön ja koneen ohjauksen välillä langattomalla yhteydellä.

Jos kohdeasennon arvo ja nykyisen asennon arvo eivät täsmää, asennonilmaisimen LCD-näyttö alkaa välkkyä. Koneteknikon tulee silloin säätää asennonilmaisin oikeaan arvoon. LCD-näyttö näyttää kohdeasennon arvon ja nykyisen asennon arvon välisen eron ja suunnan, mihin sitä täytyy kääntää. Sitä tulee kääntää, kunnes arvo 0 ilmestyy näyttöön, mikä tarkoittaa 0-poikkeamaa nykyisen ja kohdearvon välillä.
Esimerkki: Asennonilmaisimen nykyinen asento on 80 mm, määritelty kohdeasento on 100 mm, jolloin 20 mm ero ilmestyy asennonilmaisimen näyttöön. Ilmaisinta tulee kääntää asianmukaiseen suuntaan, kunnes näyttöön ilmestyy arvo 0.

Asennonilmaisin kommunikoi ohjausyksiköiden kanssa omisteisen ELESA-protokollan kautta ja käyttää ISM SRD -taajuutta välillä 2,4 GHz ... 2,416 GHz. Radiosignaalilla välitetään seuraavat tiedot:

• Laitteen tila
• Laitteen parametrit, lue ja kirjoita
• asennonilmaisimen kohdeasennon arvo
• asennonilmaisimen nykyisen asennon arvo
• akun vaihtamisen tarve

Radioviestinnän vaikutusalue on enintään 30 metriä. Ohjausyksikön antennin tulee sijaita puhtaassa ja ihanteellisesti korkeassa paikassa. Sitä voidaan tarpeen vaatiessa myös pidentää.

Kukin liitetyistä langattomista asennonilmaisimista synkronoi tietonsa ohjausyksikön kanssa 4 sekunnin välein. Tarvittaessa tämä aika voidaan vähentää 0,5 sekuntiin. Ohjausyksikkö saa tiedot kaikilta asennonilmaisimilta ja käsittelee ne kronologisessa järjestyksessä.

Mitä tulee asennusvaihtoehtoihin ja ulkoiseen rakenteeseen, elektroniset asennon ilmaisimet GN 9153 radiotaajuustiedonsiirrolla ovat hyvin samantapaisia kuin mekaaniset asennonilmaisimet GN 953 ja voidaan myös korvata viimeksi mainituilla (ks. myös Asennonilmaisinten selvitykset)

Ennen asennonilmaisimen asentamista tulee porata reikä momentinrajoituksen kosketuspistettä varten viereisessä piirustuksessa osoitetulla tavalla.
Asennuksen sovitinholkilla GN 952.1 asennonilmaisimen ontto akseli (jossa reikä 14 H7) voidaan sovittaa karaan sopivaksi.
Jos samanaikaisesti säätönupin asentamisen kanssa tulee tehdä onton akselin läpimitan vähennys, saatavissa
on GN 957 säätönuppeja, joissa molemmat toiminnot yhdistyvät yhteen ainoaan komponenttiin (sovitinholkkia ei tarvita).
Asennonilmaisin asennetaan siten, että momentinrajoituksen
kosketuspiste on työnnettynä porareikään kotelon pitämiseksi vakaasti paikallaan. Ontto akseli asennetaan karalle ja kiinnitetään vaarnaruuvilla.
Kiinnityslevyillä GN 9053.6 karat voidaan kiinnittää ja varmistaa säädön jälkeen.

Asennonilmaisimet ja ohjaus kommunikoivat käyttäen omisteista ELESA-protokollaa. Ohjausyksikkö voi ainoastaan prosessoida asennonilmaisimien kohdeasennon ja nykyisen asennon arvon ja lähettää nämä koneohjaukseen. Tämän johdosta koneohjaukseen ei ole suoraa pääsyä ohjausyksikön langattomalla verkolla. Näin ollen radioviestintä on suojattu järjestelmän häiriöiltä tai kolmansien osapuolien käytöltä.
Muiden tyypillisten langattomien verkkojen, kuten WiFi, Bluetooth jne. aiheuttamat keskeytykset tai häiriöt eivät heikennä järjestelmän toimintaa, mutta ne saattavat pidentää asennonilmaisimen vasteaikaa ohjausyksikölle.
Vältä ohjausyksikön sijoittamista suuritehoisten komponenttien välittömään läheisyyteen, kuten moottorit, konvertterit jne. Mikäli tämä ei ole mahdollista, vähintään 200 mm turvaetäisyys tulisi voida taata.
