Lukitsimet GN 820.3

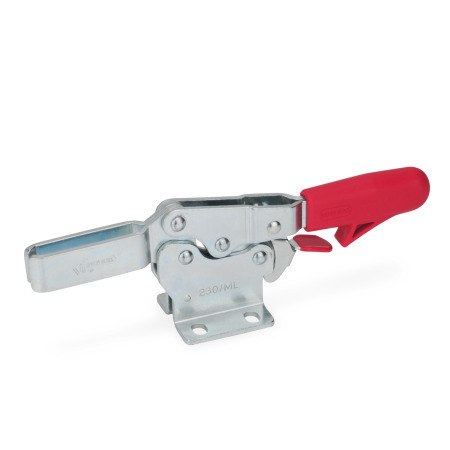

GN 820.3 Lukitsimet, teräs, käyttövipu vaakasuora, lukitusmekanismi, asennusalusta vaakasuora Tyyppi: ML - Haarukkakiinnitysvarsi, kahdella laipallisella aluslevyllä

Tyyppi: ML - Haarukkakiinnitysvarsi, kahdella laipallisella aluslevyllä

Standardilehti GN 820.3 Tulosta tämä sivu

Tuotteen kuvaus

GN 820.3 -lukitsimissa on turvatoiminto, jossa sulkemisen aikana jousikuormitettu turvakoukku takaa turvallisen lukitsemiskytkennän. Se ehkäisee lukitsimen huomaamattoman avautumisen tärinän johdosta tai lukitsimen tahattoman löysäämisen / avaamisen johdosta. Lukitsimen avaamiseksi ja vapauttamiseksi vedä sormisalvasta ylöspäin turvakoukkumekanismin vapauttamiseksi (toimii yhdellä kädellä).

Lukitsimet toimivat vipukytkimen toimintaperiaatteella, vipu ja kiinnitysvarsi liikkuvat vastakkaisiin suuntiin. Kiinnitystoimenpide vaatii vähemmän tilaa.

Haarukkavartisiin lukitsimiin kahdella laipallisella aluslevyllä (tyyppi ML) voidaan sijoittaa sovelluskohtainen lukitusruuvi. Neopreenikumikärjellä varustettu lukitusruuvi sisältyy myös tyyppiin MLC.

Tyypin OL version lukitsimia voi käyttää joko hitsaamalla salpa, johon sen jälkeen voidaan sijoittaa sovelluskohtainen kiinnityskomponentti.

Tekninen eritelmä

Teräs
- pintakarkaistu teräs C 10
  sinkitty, sinipassivoitu
- Laakeritapit nuorrutettu
- Laakeriholkit (kokoluokalle 355 ja suuremmille)
  pintakarkaistu

Kaikki liikkuvat osat
voideltu erikoisrasvalla

Kahva
Korkealaatuinen, öljynkestävä punainen muovi

Lukitusruuvi GN 708.1, tyyppi A
- Teräs, sinkitty
- Kumikärki 85 Shore A

RoHS

Lisävaruste

Pidikkeet lukitusruuveille GN 801
Kiinnitysvarsien pidennysosat GN 801.1
Kiinnitysvarsien pidennysosat GN 801.2
Kiinnitysvarsien pidennysosat GN 809.1

Koko	F_H N Pito kapasiteetti	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ maks.

75	900	20	28	26	5,3	M 5	4,5	37	20	11	19	5
130	1000	32	36	40	6,3	M 6	5,6	51	30,5	16	25,5	14
230	1700	37	44	44	8,5	M 8	6,6	61,5	36,5	18	30	12,5
355	1800	58	60	58	10,5	M 10	8,6	83	50	22	37	21,5
455	3200	65	70	65	12,5	M 12	8,7	99	60	26	43	27,5

Koko	l₁ ≈	l₂ ≈	l₃ ≈	l₄ maks.	l₅	m₁	m₂	m₃	r	s₁	s₂	w Säädettävä väli

75	118	67	40	49,5	45	13,5	16	19	42,5	2	4	15
130	172	92,5	54	65	55	26	22,4	28,4	62,5	2,5	5	17,5
230	196	109	64,5	79	68	26	26	31,5	71,5	3	6	20
355	270	160	98,5	116	77	41	38,8	43	109	3,5	7	19
455	305	184	116	136	100	41,5	40	43	126	4	10	33

GN 820.3 Lukitsimet Teräs, käyttövipu vaakasuora, lukitusmekanismi, asennusalusta vaakasuora

Tuotteen kuvaus

Tekninen eritelmä

Lisävaruste

Tuotevaihtoehdot / Taulukko

Tyyppi

Koonti ja hinta

Valittu osa (Tilausohjeet)

CAD-data

CAD-data

Sisäänkirjautuminen

Pikakirjautuminen

Löysitkö tuotteesi?

Nämä voivat myös kiinnostaa sinua...

ML	Haarukkakiinnitysvarsi, kahdella laipallisella aluslevyllä
MLC	Haarukkakiinnitysvarsi, kahdella laipallisella aluslevyllä lukitusruuvilla GN 708.1
OL	Kiinteä kiinnitysvarsi, hitsattavalla salvalla
