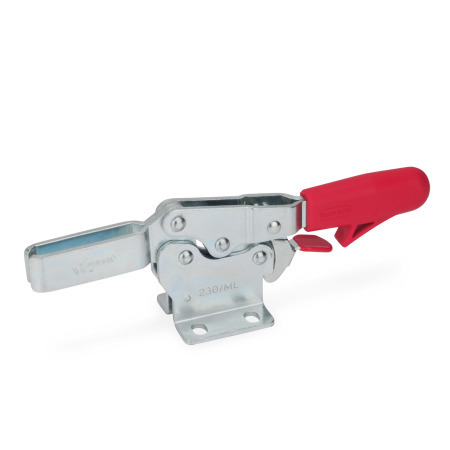

Les sauterelles GN 820.3 ont une fonction de sécurité permettant, lors de la fermeture, d'assurer un verrouillage sûr grâce à un crochet de sécurité à ressort. Empêche l'ouverture involontaire de la sauterelle à la suite de vibrations ou d'une tentative accidentelle de desserrage/d'ouverture de la sauterelle. Pour ouvrir et libérer la sauterelle, tirez la poignée vers le haut pour dégager le mécanisme du crochet de sécurité (opération à une main).
Elles fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le sens opposé. Elles nécessitent moins d'espace pour l'action de serrage.
Dans la version à barre en U avec deux rondelles à brides (type ML), les sauterelles peuvent recevoir une vis de serrage spécifique à l'application. Une vis de serrage avec pointe en caoutchouc néoprène est également incluse pour le type MLC.
Les sauterelles de type OL peuvent être utilisées soit en soudant le fermoir qui peut ensuite recevoir un composant de fixation spécifique à l'application.
Acier
Toutes les pièces mobiles
sont lubrifiées avec une graisse spéciale
Poignée
Plastique rouge de haute qualité résistant à l'huile
Vis de serrage GN 708.1, type A
RoHS
| ML | Bras de serrage à fourche, avec deux rondelles à bride |
| MLC | Bras de serrage à fourche, avec deux rondelles à bride et une vis de serrage GN 708.1 |
| OL | Bras de serrage solide, avec fermoir pour soudage |
| Taille | FH en N Capacité de retenue | a ≈ | b1 | b2 | b3 | d1 | d2 | h1 ≈ | h2 | h3 | h4 | h5 max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 900 | 20 | 28 | 26 | 5,3 | M 5 | 4,5 | 37 | 20 | 11 | 19 | 5 |
| 130 | 1000 | 32 | 36 | 40 | 6,3 | M 6 | 5,6 | 51 | 30,5 | 16 | 25,5 | 14 |
| 230 | 1700 | 37 | 44 | 44 | 8,5 | M 8 | 6,6 | 61,5 | 36,5 | 18 | 30 | 12,5 |
| 355 | 1800 | 58 | 60 | 58 | 10,5 | M 10 | 8,6 | 83 | 50 | 22 | 37 | 21,5 |
| 455 | 3200 | 65 | 70 | 65 | 12,5 | M 12 | 8,7 | 99 | 60 | 26 | 43 | 27,5 |
| Taille | l1 ≈ | l2 ≈ | l3 ≈ | l4 max. | l5 | m1 | m2 | m3 | r | s1 | s2 | w Réglable gamme |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 118 | 67 | 40 | 49,5 | 45 | 13,5 | 16 | 19 | 42,5 | 2 | 4 | 15 |
| 130 | 172 | 92,5 | 54 | 65 | 55 | 26 | 22,4 | 28,4 | 62,5 | 2,5 | 5 | 17,5 |
| 230 | 196 | 109 | 64,5 | 79 | 68 | 26 | 26 | 31,5 | 71,5 | 3 | 6 | 20 |
| 355 | 270 | 160 | 98,5 | 116 | 77 | 41 | 38,8 | 43 | 109 | 3,5 | 7 | 19 |
| 455 | 305 | 184 | 116 | 136 | 100 | 41,5 | 40 | 43 | 126 | 4 | 10 | 33 |
