Lukitsimet GN 820.4

Koko	F_H N Pitokapasiteetti	a ≈	b₁	b₂	b₃	b₄	d₁	d₂	h₁ ≈	h₂	h₃

75	900	20	28	8	4	5,3	M 5	4,5	45,5	29	11
130	1000	32	36	10	5	6,3	M 6	5,6	64,5	44	16
230	1700	37	44	12	6	8,5	M 8	6,6	75,5	51	18

Koko	h₄	h₅ maks.	l₁ ≈	l₂ ≈	l₃ ≈	l₄ maks.	l₅	m₁	m₂	m₃	r ≈	s	w Säätö väli

75	19	14	118	67	40	49,5	45	13,5	3,5	5	42,5	4	15
130	25,5	27,5	172	92,5	54	64	55	26	5,8	8,8	62,5	5	17,5
230	30	27	196	109	64,5	79	68	26	6,5	9	71,5	6	20

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

48,67 €

plus ALV 9,25 €
brutto 57,92 €

Varastossa

sis. materiaaliveloituksen: 0,58 €

Materiaaliveloitus sisältyy jo hintaan.

Paino: 0,090 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

82057000

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €

Lukumäärä

Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.

CAD-data

Other data formats

Tietoja CAD-latauksista

Tallenna suosikkina

NL	Haarukkakiinnitysvarsi, kahdella laipallisella aluslevyllä
NLC	Haarukkakiinnitysvarsi, kahdella laipallisella aluslevyllä lukitusruuvilla GN 708.1
PL	Kiinteä kiinnitysvarsi, hitsattavalla salvalla

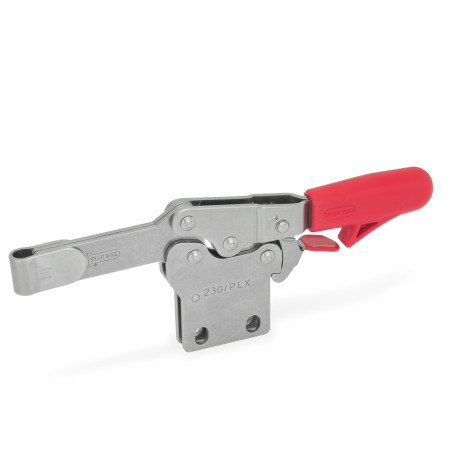

GN 820.4 Lukitsimet Ruostumaton teräs, äyttövipu vaakasuora, lukitusmekanismi, asennusalusta pystysuora

Valokuva

Ruostumattomasta teräksestä valmistetut tuotteet

Tuotteen kuvaus

Tiedot

Tekninen eritelmä

Tekninen piirros

Tuotevaihtoehdot / Taulukko
