Olet tässä: Tuotteiden yleiskatsaus  >  2.4 Kiristäminen kiinnityselementeillä  >  Lukitsimet  >  GN 820.4 Lukitsimet edellinen tuote seuraavat tuote

GN 820.4 Lukitsimet Teräs, käyttövipu vaakasuora, lukitusmekanismi, asennusalusta pystysuora

Valokuva

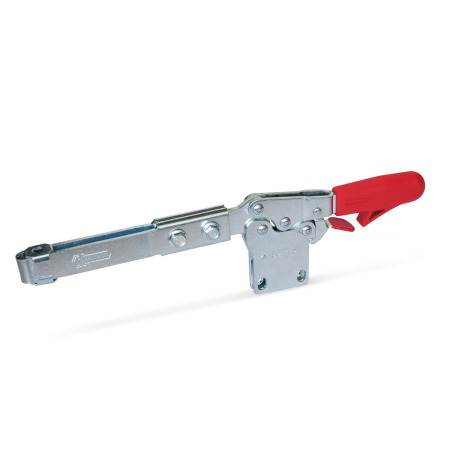

GN 820.4 Lukitsimet, teräs, käyttövipu vaakasuora, lukitusmekanismi, asennusalusta pystysuora, kiinnitysvarsi ulostyönnettynä Tyyppi: VL - Kiinnitysvarsi ulostyönnettynä, pitkittäisreiällä ja kahdella laipallisella aluslevyllä
Tyyppi: VL - Kiinnitysvarsi ulostyönnettynä, pitkittäisreiällä ja kahdella laipallisella aluslevyllä
GN 820.4 Lukitsimet, teräs, käyttövipu vaakasuora, lukitusmekanismi, asennusalusta pystysuora, kiinnitysvarsi ulostyönnettynä Tyyppi: VL - Kiinnitysvarsi ulostyönnettynä, pitkittäisreiällä ja kahdella laipallisella aluslevyllä GN 820.4 Lukitsimet, teräs, käyttövipu vaakasuora, lukitusmekanismi, asennusalusta pystysuora, kiinnitysvarsi ulostyönnettynä Tyyppi: VLC - Kiinnitysvarsi ulostyönnettynä, pitkittäisreiällä, kahdella laipallisella aluslevyllä ja lukitusruuvilla GN 708.1
Standardilehti GN 820.4 Tulosta tämä sivu

Tuotteen kuvaus

Tiedot

GN 820.4 -lukitsimissa on turvatoiminto, jossa sulkemisen aikana jousikuormitettu turvakoukku takaa turvallisen lukitsemiskytkennän. Se ehkäisee lukitsimen huomaamattoman avautumisen tärinän johdosta tai lukitsimen tahattoman löysäämisen / avaamisen johdosta. Lukitsimen avaamiseksi ja vapauttamiseksi vedä sormisalvasta ylöspäin turvakoukkumekanismin vapauttamiseksi (toimii yhdellä kädellä).

Lukitsimet toimivat vipukytkimen toimintaperiaatteella, vipu ja kiinnitysvarsi liikkuvat vastakkaisiin suuntiin. Kiinnitystoimenpide vaatii vähemmän tilaa.

Haarukkavartisiin lukitsimiin kahdella laipallisella aluslevyllä (tyyppi VL) voidaan sijoittaa sovelluskohtainen lukitusruuvi. Neopreenikumikärjellä varustettu lukitusruuvi sisältyy myös tyyppiin VLC.

Tekninen eritelmä

  • Teräs
    • Pintakarkaistu teräs C 10
      sinkitty, sinipassivoitu
    • Laakeritapit nuorrutettu
    • Laakeriholkit pintakarkaistu
  • Kaikki liikkuvat osat
    voideltu erikoisrasvalla
  • Kahva
    Korkealaatuinen, öljynkestävä punainen muovi
  • Lukitusruuvi GN 708.1, tyyppi A
    • Teräs, sinkitty
    • Kumikärki 85 Shore A

RoHS

Lisävaruste

Pidikkeet lukitusruuveille GN 801
Kiinnitysvarsien pidennysosat GN 801.1
Kiinnitysvarsien pidennysosat GN 801.2

Tekninen piirros

3D
GN 820.4 Lukitsimet, teräs, käyttövipu vaakasuora, lukitusmekanismi, asennusalusta pystysuora, kiinnitysvarsi ulostyönnettynä luonnos
Piilota tekninen piirros
GN 820.4 Lukitsimet, teräs, käyttövipu vaakasuora, lukitusmekanismi, asennusalusta pystysuora, kiinnitysvarsi ulostyönnettynä luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

VLKiinnitysvarsi ulostyönnettynä, pitkittäisreiällä ja kahdella laipallisella aluslevyllä
VLCKiinnitysvarsi ulostyönnettynä, pitkittäisreiällä, kahdella laipallisella aluslevyllä ja lukitusruuvilla GN 708.1
Näytä / piilota sarakkeet
KokoFH N
Pito
kapasiteetti		a ≈b1b2b3b4d1d2h1 ≈h2h3
13060067,5361056,3M 65,664,54416
230110071,5441268,2M 86,675,55118
Näytä / piilota sarakkeet
Kokoh4h5
maks.		l1 ≈l2 ≈l3 ≈l4m1m2m3r ≈w
Säädettävä
väli
13025,527,525017113355265,88,814117,5
2303027283196152,568266,59158,520

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät


Koko
Tyyppi


Valittu osa (Tilausohjeet)

Yhteensä (netto)
38,98 €
plus ALV 7,41 €
brutto 46,39 €
Varastossa
Paino: 0,375 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
82057000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
