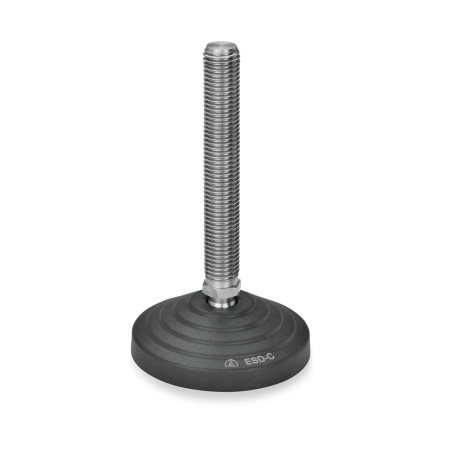

GN 344.7 Säätöjalat, kierretappi ruostumatonta terästä, jalka antistaattista ESD muovia Tyyppi: A - ilman mutteria, ilman kumialustaa

ELESA original design
code: LV.A-ESD-SST

Tyyppi: A - ilman mutteria, ilman kumialustaa

GN 344.7 Säätöjalat, kierretappi ruostumatonta terästä, jalka antistaattista ESD muovia Tyyppi: B - mutterilla, ilman kumialustaa

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

korroosion kestävä
tarkasti sopiva
ympäristöystävällinen

Näytä kaikki ruostumattomat terästuotteet

ESD-tuoteperhe

ESD-standardiosat on valmistettu johtavista materiaaleista, joiden avulla poistetaan staattista varausta. Niitä käytetään sovelluksissa, joissa käsitellään staattiselle varaukselle herkkiä komponentteja.

antistaattiset ominaisuudet
IEC 61340-5-1 -vaatimusten mukainen.

Näytä kaikki ESD-tuotteet

Standardilehti GN 344.7 Tulosta tämä sivu Ruostumattoman teräksen ominaisuudet Muovin ominaisuudet

Tuotteen kuvaus

Tiedot

Säätöjaloissa GN 344.7 on johtava ESD-muovimateriaali (PA) tai kumi (NBR), mikä ehkäisee staattisen latauksen muodostumista. ESD-C -merkintä säätöjalan pinnassa ilmoittaa erityisistä antistaattisista ominaisuuksista ICE 61340-5-1:n mukaisesti.

Näillä säätöjaloilla on suuri kuormituskapasiteetti tuotteessa käytetyn erittäin korkealuokkaisen muovimateriaalin ansiosta. Lisäksi porrastettu alusta auttaa myös jakamaan kuorman laajemmalle alalle.

Staattisen kuormituksen kestokapasiteettia koskevassa taulukossa annetut arvot ovat vain suuntaa-antavia, ja niiden ylittäminen voi aiheuttaa muovijalan vakavan ja pysyvän vääntymisen tai rikkoutumisen.

Yllä annetut arvot on saatu testisarjoilla, joissa rajoitettuun määrään säätöjalkoja kohdistettiin rajoitetun ajan kestänyt pystysuora staattinen kuormitus.

Luettelon kuormituskapasiteetit ovat ei-sitovia ohjearvoja, eikä valmistaja ota vastuuta niiden suorituskyvystä. Yleensä ne eivät muodosta takuuta tilanteesta. Käyttäjän tulee määritellä tapauskohtaisesti, onko tuote sopiva aiottuun käyttötarkoitukseen.

Säätöjalat GN 344.7 toimitetaan koottuina, mutta voidaan toimittaa myös kokoamattomina.

Tekninen eritelmä

Jalka
Muovi
Teknopolymeeri (polyamidi PA)

lasikuituvahvistettu
musta, matta
lämpötilankestävyys enintään 100 ºC
sähköä johtava
Pinnan resistiivisyys < 10³Ω
(mittausmenetelmä ASTM D257)
Volyymin resistiivisyys < 10³Ω
(mittausmenetelmä ASTM D257)

Kierretappi
Ruostumaton teräs
AISI 303

Kuusiomutteri ISO 4032
Ruostumaton teräs
AISI 304

Kumiupote (NBR)

70 Shore A, musta
sähköä johtava
Pinnan resistiivisyys < 10³Ω
(mittausmenetelmä ASTM D991)
Volyymin resistiivisyys < 10³Ω
(mittausmenetelmä ASTM D991)

RoHS

A	ilman mutteria, ilman kumialustaa
B	mutterilla, ilman kumialustaa
AG	ilman mutteria, kumialustalla
BG	mutterilla ja kumialustalla

d₁	d₂	l₁				l₂	l₃	avainväli A/F	Kuula-Ø	Staattinen kuorma kN (katso tiedot)

60	M 8	43	68	-	-	33	24	14	14	14
60	M 10	43	68	98	-	33	24	14	14	14
60	M 12	43	68	98	-	33	24	14	14	14
60	M 14	68	98	148	-	33	24	14	14	14
60	M 16	68	108	148	168	33	24	16	14	14
60	M 16	58	98	138	158	43	24	24	24	18
60	M 20	98	138	158	198	43	24	24	24	18
60	M 24	98	138	158	198	43	24	24	24	18
80	M 8	43	68	-	-	33	24	14	14	16
80	M 10	43	68	98	-	33	24	14	14	16
80	M 12	43	68	98	-	33	24	14	14	16
80	M 14	68	98	148	-	33	24	14	14	16
80	M 16	68	108	148	168	33	24	16	14	16
80	M 16	58	98	138	158	43	24	24	24	18
80	M 20	98	138	158	198	43	24	24	24	18
80	M 24	98	138	158	198	43	24	24	24	18
100	M 8	43	68	-	-	33	24	14	14	18
100	M 10	43	68	98	-	33	24	14	14	18
100	M 12	43	68	98	-	33	24	14	14	18
100	M 14	68	98	148	-	33	24	14	14	18
100	M 16	68	108	148	168	33	24	16	14	18
100	M 16	58	98	138	158	43	24	24	24	25
100	M 20	98	138	158	198	43	24	24	24	25
100	M 24	98	138	158	198	43	24	24	24	25
125	M 16	58	98	138	158	67	46	24	24	28
125	M 20	98	138	158	198	67	46	24	24	28
125	M 24	98	138	158	198	67	46	24	24	28
