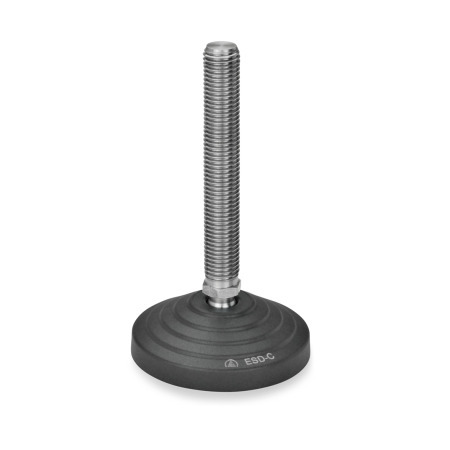

GN 344.7 Patas de nivelación Espárrago roscado de acero inoxidable, ESD plástico antiestático

Información

Las patas de nivelación GN 344.7 incorporan un material plástico (PA) o caucho (NBR) eléctricamente conductivo, que evita que se acumulen cargas estáticas. La marca ESD en la superficie de las patas de nivelación indica que posee propiedades antiestáticas especiales conforme a la norma IEC 61340-5-1.

Tienen una alta capacidad de soporte de carga, que se consigue mediante el uso de un material de plástico de muy alta calidad. Además, su base escalonada también ayuda a distribuir la carga sobre una superficie más amplia.

Los valores que presenta la tabla en relación con la capacidad de carga estática se ofrecen únicamente a título orientativo y, en caso de sobrepasarse, la pata de plástico puede sufrir una deformación permanente o romperse.

Los valores indicados se han obtenido mediante una serie de pruebas consistentes en someter un número limitado de patas de nivelación a una carga estática vertical durante un periodo de tiempo limitado.

En función de la aplicación, hay que tener en cuenta el factor de seguridad de carga para que la carga admisible se mantenga por debajo de los valores orientativos especificados en la tabla.

Sin embargo, no podemos aceptar responsabilidad alguna por posibles daños que pudieran derivarse del uso incorrecto de estas patas de nivelación.

Las patas de nivelación ESD GN 344.7 se entregan montadas, pero son desmontables.

Especificación

Pata
Plástico
Tecnopolímero (poliamida PA)

• reforzado con fibra de vidrio
• negro, mate
• resistente a temperaturas de hasta 100 °C
• eléctricamente conductivo
• Resistividad superficial < 10³Ω
  (método de medición ASTM D257)
• Resistividad volumétrica 10³Ω
  (método de medición ASTM D257)

Espárrago roscado
Acero inoxidable
AISI 303

Tuerca hexagonal ISO 4032
Acero inoxidable
AISI 304

Base de caucho (NBR)

• 70 Shore A, negro
• eléctricamente conductivo
• Resistividad superficial < 10³Ω
  (método de medición ASTM D991)
• Resistividad volumétrica 10³Ω
  (método de medición ASTM D991)

RoHS
