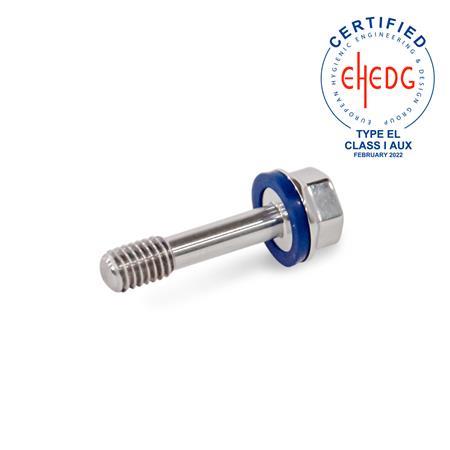

Ruuvit GN 1582

GN 1582 Ruuvit, ruostumaton teräs, ohut varsi katoamisen estämiseksi, hygieeninen muotoilu Pinta: PL - Kiillotettu (Ra < 0.8 µm)
Materiaali (tiivisterengas): H - H-NBR

Pinta: PL - Kiillotettu (Ra < 0.8 µm)
Materiaali (tiivisterengas): H - H-NBR

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

korroosion kestävä
tarkasti sopiva
ympäristöystävällinen

Näytä kaikki ruostumattomat terästuotteet

Hygieenisen muotoilun tuoteperhe

Hygieenisen muotoilun tuoteperheen standardiosat on merkitty HD-kuvakkeella. Niissä yhdistyvät korkealuokkainen pinnan laatu, tyhjien tilojen puuttuminen, syvennyksettömät ulkopinnat ja tiivistetyt pulttausalueet. FEM-laskelmiin perustuva tiivistyskonsepti varmistaa luotettavan kosketuspaineen asennuksen jälkeen.

sopii käytettäväksi hygieenisesti herkillä alueilla
nopea ja helppo puhdistaa
ei tyhjiä välejä toiminnallisten tiivisteiden ansiosta
sertifioitu EHEDG-ohjeiden mukaisesti

Näytä kaikki hygieenisen muotoilun tuotteet

FDA-määräysten mukainen

Standardilehti GN 1582 Tulosta tämä sivu Tietoja hygieenisestä muotoilusta Esite hygieenisestä muotoilusta Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

GN 1582 ruuvit on sertifioitu EHEDG-ohjesääntöjen mukaan ja ne sopivat näin ollen ihanteellisesti käytettäviksi hygieenisillä alueilla. Ohuen d₄ vartensa ansiosta ne voidaan helposti kiinnittää katoamisen estämiseksi, esimerkiksi suojukseen. Näin ollen konedirektiivin 2006/42/EY mukainen kiinnityselementin lukkiutuminen saavutetaan.

Tyypillisen kierre- ja porareiän sijasta käytössä tulee olla kierrereiät d₁ kierteellä molemmissa yhdistettävissä elementeissä. Lisäksi tulee leikata d₅ välysreikä yhdelle tai molemmille puolille. Kiinnitettävän komponentin muotoilusta ja tarvittavasta a₁ ... a₃ lukituspituudesta riippuen tarjolla on erilaisia asennusvaihtoehtoja yllä esitetyllä tavalla. Kiinnittäminen voidaan tehdä vaihtoehtoisesti myös lisäaluslevyllä, joka asennetaan ohueen varteen d₄.

Tekninen eritelmä

Ruuvi
Ruostumaton teräs AISI 316L

Mattaviimeistely (Ra < 0.8 µm)MT
Kiillotettu (Ra < 0.8 µm)PL

Tiivisterengas
H-NBRH
Käyttölämpötila –25 ºC - +150 ºC

Eteenipropeenidieeni-kumiE
Käyttölämpötila –40 ºC - +120 ºC
sininen
Kovuus 85±5 Shore A
FDA-määräysten mukainen

RoHS

Lisävaruste

Tiivisterenkaat GN 7600

Tilauksesta

FKM-tiivistysrenkaalla (fluorikumi) F

d₁	l₁	a₁	a₂	a₃	d₂	d₃	d₄	d₅	k	l₂	l₃	avainväli A/F

M 5	20	2,5-6	6-10,5	10,5-14	11	11,8	4	5,5	7	6	2,5	8
M 5	25	6-11	11-14	14-19	11	11,8	4	5,5	7	6	2,5	8
M 6	25	3-7	7-13	13-17	13	13,8	4,8	6,5	7,5	8	3	10
M 6	30	7-12	12-17	17-22	13	13,8	4,8	6,5	7,5	8	3	10
M 8	30	4-8	8-16	16-20	16	16,8	6,5	8,5	8,5	10	4	13
M 8	40	8-18	18-25	25-30	16	16,8	6,5	8,5	8,5	10	4	13
M 10	40	5-14	14-19	19-28	19	19,8	8,2	10,5	9,5	12	5	16
M 10	50	14-24	24-28	28-38	19	19,8	8,2	10,5	9,5	12	5	16

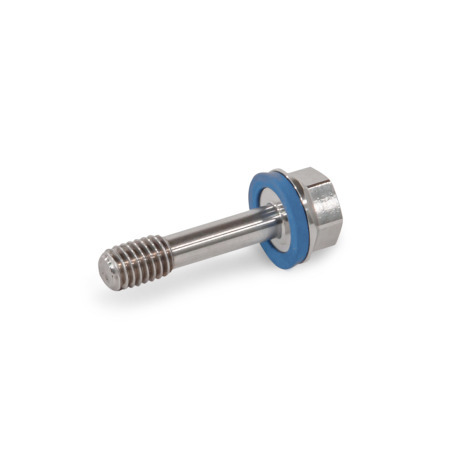

GN 1582 Ruuvit Ruostumaton teräs, ohut varsi katoamisen estämiseksi, hygieeninen muotoilu
