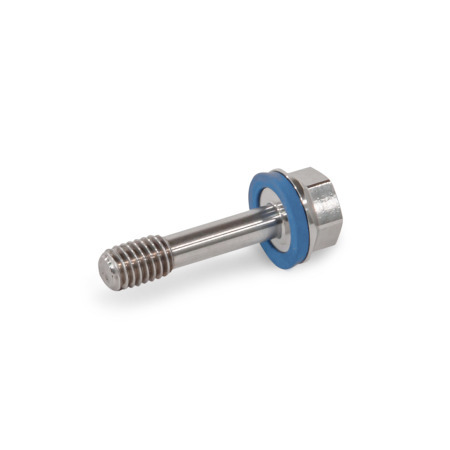

GN 1582 Tornillos Acero inoxidable, de caña fina para evitar pérdidas, diseño higiénico

Información

Los tornillos GN 1582 con cabeza baja están certificadas conforme a las normas EHEDG, por lo que resultan ideales para áreas higiénicas. Gracias a su caña fina de d₄, se pueden asegurar fácilmente contra pérdidas, por ejemplo a una cubierta. Esto le confiere la "cautividad del elemento de fijación" que establece la Directiva de máquinas 2006/42/CE.

En uso, en lugar del típico orificio pasante/roscado, es necesario proporcionar orificios roscados con una rosca d₁ en cada uno de los dos elementos que se van a montar. Dado el caso, debe taladrarse un orificio de d₅ en uno o ambos lados. En función del diseño y la longitud de apriete a₁ ... a₃ que deba tener el componente fijado, se puede elegir una de las opciones de montaje arriba indicadas. Alternativamente, también se puede asegurar con una arandela de abanico adicional montada en la caña fina de d₄.

Especificación

Tornillo
Acero inoxidable AISI 316L

• Mate (Ra < 0.8 µm)MT
• Pulido (Ra < 0,8 µm)PL

Anillo de sellado

• Caucho butadieno acrilonitrilo hidrogenadoH
  Temperatura de trabajo -25 °C a +150 °C
• Caucho de etileno-propileno-dienoE
  Temperatura de trabajo de -40 °C a +120 °C
• azul
• Dureza 85±5 Shore A
• Con homologación FDA

RoHS

Accesorio

Anillos de sellado GN 7600

Bajo pedido

• con  FKM anillo de sellado (caucho de flúor) F
