GN 2342 Asennustapit Ruostumaton teräs

Valokuva

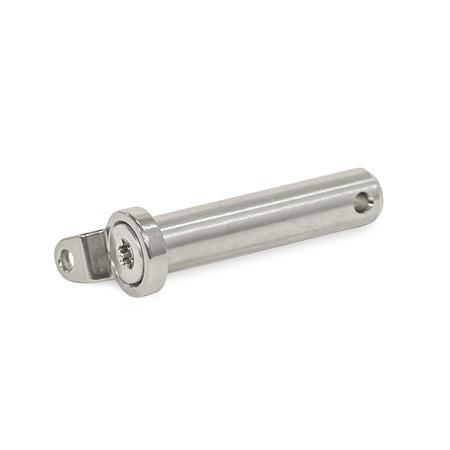

Tyyppi: E - silmukka-aluslevyllä
Tunnistenro.: 2 - ristikkäisreiällä jousisokkaa varten GN 1024

GN 2342 Asennustapit, ruostumaton teräs Tyyppi: B - sileällä aluslevyllä
Tunnistenro.: 1 - ilman ristikkäisreikää

GN 2342 Asennustapit, ruostumaton teräs Tyyppi: B - sileällä aluslevyllä
Tunnistenro.: 2 - ristikkäisreiällä jousisokkaa varten GN 1024

GN 2342 Asennustapit, ruostumaton teräs Tyyppi: E - silmukka-aluslevyllä
Tunnistenro.: 1 - ilman ristikkäisreikää

GN 2342 Asennustapit, ruostumaton teräs Tyyppi: L - aluslevyllä, asennussakkelilla (vain tunnistenumerossa 1)
Tunnistenro.: 1 - ilman ristikkäisreikää

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

korroosion kestävä
tarkasti sopiva
ympäristöystävällinen

Näytä kaikki ruostumattomat terästuotteet

Standardilehti GN 2342 Tulosta tämä sivu Lukitustappityyppien luettelo ISO-perustoleranssit Kuulalukitustappien / lukitustappien kuormituskapasiteetti Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Tiedot

GN 2342 -asennustappeja voi tyypillisesti käyttää lukuisissa eri käyttötarkoituksissa.

Vaatimuksista riippuen valittavana on kolme aluslevytyyppiä, joilla asennustappi voidaan asettaa aksiaaliseen asentoon sisäänvientisuunnassaan. Silmukalla varustetulla aluslevyllä (tyyppi E) asennustappi ja vastaava GN 1024 jousisokka voidaan asentaa turvallisesti ja estää sen katoaminen kiinnitysvaijerin tai kuulaketjun avulla. Asennussakkelilla varustettu aluslevy (tyyppi L) estää katoamisen ja samalla ehkäisee pyörimisen.

Tunnistenumeron 2 mukaisten asennustappien putoaminen estetään poikittaisella porareiällä, joka kohdistetaan GN 1024 jousisokkaan.

Tekninen liite sisältää kaksipuolisen leikkuuvastuksen (murtolujuus) kuormituskapasiteetit.

Tekninen eritelmä

Asennustappi
Ruostumaton teräsNI AISI 304

Aluslevy
Ruostumaton teräs

Tyyppi B: sorvattu AISI 304
Tyyppi E: metalliruiskuvalettu AISI 316 LHC
Tyyppi L: sintrattu AISI 316 LHC

Uppokantaruuvi

Ruostumaton teräs AISI 304
ei irrotettava, Loctite-kiinnitetty

RoHS

Lisävaruste

Jousisokat GN 1024
Kuulaketjut GN 111
Kuulaketjut GN 111.5 (Edelstahl)
Kiinnitysvaijerit GN 111.2
Kiinnitysvaijerit GN 111.2
Avainrenkaat GN 111.3

Tekninen piirros

GN 2342 Asennustapit, ruostumaton teräs luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tyyppi

B	sileällä aluslevyllä
E	silmukka-aluslevyllä
L	aluslevyllä, asennussakkelilla (vain tunnistenumerossa 1)

Tunnistenro.

1	ilman ristikkäisreikää
2	ristikkäisreiällä jousisokkaa varten GN 1024

Näytä / piilota sarakkeet

d₁ h9	l₁						d₂	d₃	d₄	d₅	l₂	l₃	l₄	l₅	l₆	l₇	s₁	s₂	sopiva avainrengas Ø tyypille E			sopivat jousisokat tunnistenumerolle. 2

8	16	20	24	28	30	32	2,5	12	2,5	4,3	5,5	7	13,5	18	10	2	3	4	14	-	-	GN 1024-NI-2-D
8	35	40	45	50	55	60	2,5	12	2,5	4,3	5,5	7	13,5	18	10	2	3	4	14	-	-	GN 1024-NI-2-D
10	20	24	30	35	40	45	2,5	15	2,5	4,3	6	7	15	21	11	4	3	4	14	-	-	GN 1024-NI-2-E / ...-D
10	50	55	60	65	70	80	2,5	15	2,5	4,3	6	7	15	21	11	4	3	4	14	-	-	GN 1024-NI-2-E / ...-D
12	20	24	30	35	40	45	2,5	17	3	5,3	7	9	18,5	23	12	4	4	4,5	14	18	-	GN 1024-NI-2-E / ...-D
12	50	55	60	65	70	80	2,5	17	3	5,3	7	9	18,5	23	12	4	4	4,5	14	18	-	GN 1024-NI-2-E / ...-D
16	32	35	40	45	50	55	3,5	22	3	5,3	8	9	21	28	15	6	4	4,5	14	18	-	GN 1024-NI-3-E / ...-D
16	60	65	70	80	90	100	3,5	22	3	5,3	8	9	21	28	15	6	4	4,5	14	18	-	GN 1024-NI-3-E / ...-D
20	40	45	50	55	60	65	4,5	26	3,5	6,4	10,5	9	24	31	17	6	4	5	14	18	24	GN 1024-NI-4-E / ...-D
20	70	80	90	100	-	-	4,5	26	3,5	6,4	10,5	9	24	31	17	6	4	5	14	18	24	GN 1024-NI-4-E / ...-D

Koonti ja hinta

Avaa 3D-konfiguraattori

Asennusesimerkki

Kuulalukitustappien kuormituskapasiteetti

Tiedot
Kaksipuolisille leikkuuvastuksille taulukossa määritellyt kuormituskapasiteetit (murtolujuus) on laskettu tai määritelty teoreettisesti DIN 50141:n perusteella.

Samalla viereisen luonnoksen mukaan vaarassa oleva pultin poikkileikkaus S huomioitiin kahtena leikkuutasona ennen murtumaa.

Yllä annetut arvot on saatu testisarjoilla, joissa rajoitettuun määrään säätöjalkoja kohdistettiin rajoitetun ajan kestänyt pystysuora staattinen kuormitus. Yleensä ne eivät muodosta takuuta tilanteesta.

Käyttäjän tulee määritellä, onko tuote sopiva aiottuun käyttötarkoitukseen. Ympäristötekijät voivat vaikuttaa määritettyihin arvoihin.

Asianmukainen turvatekijä tulee ottaa huomioon suunnittelussa.

Kuormituskapasiteetti F kN ≈ kaksipuolinen leikkuuvastus DIN 50141 mukaan (murtolujuus)

Näytä / piilota sarakkeet

d₁	GN 2342

6	-
8	30
10	46
12	74
16	136
20	227

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

7,64 €

plus ALV 1,45 €
brutto 9,09 €

Varastossa

Paino: 0,012 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

73182900
