GN 22885 Keskiraskaan käytön kääntöpyörät Pyörän pinnoite polyuretaani, pyörän sisus alumiinia, kevyen käytön malli

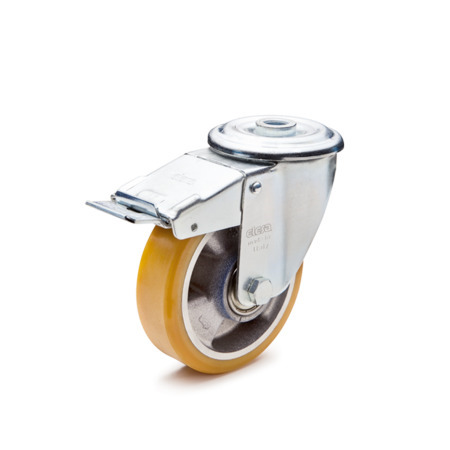

GN 22885 Keskiraskaan käytön kääntöpyörät, pyörän pinnoite polyuretaani, pyörän sisus alumiinia, kevyen käytön malli Laakerin tyyppi: K - Kuulalaakeri Tyyppi (kiinnike): RF - Kääntyvä kiinnike keskusreiällä ja pyörän lukituksella Tunnistenro: L - Kevyt malli Materiaali (kiinnike): ST - Prässätty teräs
Original design RE.F5-N / -N-ESD
Laakerin tyyppi: K - Kuulalaakeri
Tyyppi (kiinnike): RF - Kääntyvä kiinnike keskusreiällä ja pyörän lukituksella
Tunnistenro: L - Kevyt malli
Materiaali (kiinnike): ST - Prässätty teräs

Napsauta muunnelman kuvaa nähdäksesi sen tuotteen päänäyttöalueella tai käytä sarkainnäppäimiä selataksesi tuoteversioita

ESD

ESD-tuoteperhe

ESD-standardiosat on valmistettu johtavista materiaaleista, joiden avulla poistetaan staattista varausta. Niitä käytetään sovelluksissa, joissa käsitellään staattiselle varaukselle herkkiä komponentteja.

  • antistaattiset ominaisuudet
  • IEC 61340-5-1 -vaatimusten mukainen.
Näytä kaikki ESD-tuotteet
Standardilehti GN 22885 Tulosta tämä sivu Käyttövideo pyörät ja kääntöpyörät Yleisiä huomautuksia ja yleiskatsaus tyyppeihin Pyörien käyttöehdot u tekniset tiedot Muovin ominaisuudet

Tuotteen kuvaus

Keskiraskaita kääntöpyöriä GN 22885 käytetään esimerkiksi teollisuudessa ja julkisissa sisätiloissa kevyiden vaunujen liikutteluun.

Pyörän pinnoite antaa matalan vierintävastuksen ja hyvän joustavuuden, sekä hyvän kulutuksen ja repeytymisen kestävyyden.

ESD-versiolla on antistaattiset ominaisuudet ja näin ollen se täyttää ISO 22878:2004 vaatimukset.

Kuulalaakereiden vähäinen kuluminen jatkaa käyttöikää, ja kiinnityksellä sisäiseen rengasrakenteeseen pystytään poistamaan aksiaalinen välys.

Tekninen eritelmä

Pyörän pinnoite

  • Muovi, polyuretaani (PUR) tyypissä ST
    • Valettu
    • Keltainen
    • Kovuus 92 Shore A
  • Muovi, polyuretaani (PUR) tyypissä STE
    • Sähköä johtava (antistaattinen)
    • Sähköresistanssi < 109 Ω
    • Valettu
    • Tummanharmaa
    • Kulutusta kestävä
    • Kovuus 90 Shore A

Pyörän sisus
Alumiinivalu

Kannatin

  • Prässätty teräsST
  • Teräspelti, ESD-pyörän kanssaSTE

Kääntöpääkiinnike

  • Rasvavoideltu kaksoiskuulalaakeri
  • Pölynsuojarengas malleissa L/LF
    Muovi, polyeteeni (PE)

Käyttölämpötila –20 - +80 °C

RoHS

GN 22885 Keskiraskaan käytön kääntöpyörät, pyörän pinnoite polyuretaani, pyörän sisus alumiinia, kevyen käytön malli luonnos
Piilota tekninen piirros
GN 22885 Keskiraskaan käytön kääntöpyörät, pyörän pinnoite polyuretaani, pyörän sisus alumiinia, kevyen käytön malli luonnos

Tuotevaihtoehdot / Taulukko

Laakerin tyyppi

KKuulalaakeri

Tyyppi (kiinnike)

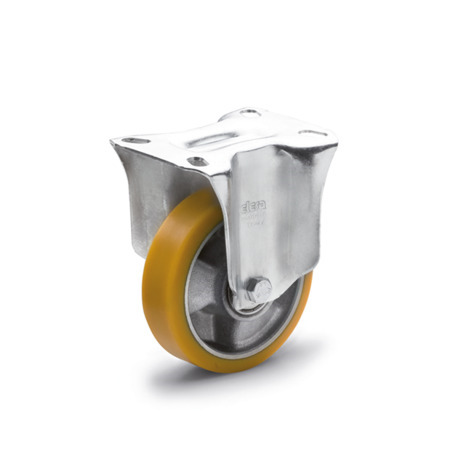

BKiinteä kannatin
LKääntyvä kiinnike kiinnityslevyllä
LFKääntyvä kiinnike kiinnityslevyllä ja pyörän lukituksella
RKääntyvä kiinnike keskusreiällä
RFKääntyvä kiinnike keskusreiällä ja pyörän lukituksella

Tunnistenro

LKevyt malli
Näytä / piilota sarakkeet
d1
Pyörän Ø		bd2d3d4h
Tyyppi B/L/LF
Tyyppi R/RF		l1l2
Tyyppi B
Tyyppi L/LF		l3m1m2
Tyyppi B
Tyyppi L/LF		m3m4rMaks. dynaaminen
kuormituskapasiteetti N
ST
Tyyppi STE
802591273107107100858540456060758012020001700
1003091273128128100858535456060758012020002000
1253591273156156100858537456060758012022002200
1504011201021941881401141105673858710510515630003000
2005011201022402361401141105673858710510515630003000

Koonti ja hinta
Pyörän Ø d1
Laakerin tyyppi

Tyyppi (kiinnike)





Tunnistenro

Materiaali (kiinnike)


Eritelmät


Pyörän Ø d1
Laakerin tyyppi

Tyyppi (kiinnike)





Tunnistenro

Materiaali (kiinnike)


Sopii lattiatyypille

Lattian tyyppi ja mahdolliset esteet ovat tekijöitä, jotka vaikuttavat kärryn liikuttamiseen tarvittavaan voimaan sekä tärinän siirtymiseen ja pyörän kulumiseen.
Lattian ominaisuuksien perusteella sovelletaan ohjeita oikean pyörän valintaan:

  • Epäsäännöllisillä lattioilla ja esteiden kohdalla pyörien tulisi olla pehmeät ja paksut kulutuspinnat sekä suuret halkaisijat.
  • Sileillä lattioilla ja raskaissa kuormissa pyörissä on oltava kova kulutuspinta.

Seuraavassa taulukossa esitetään kullekin pyörälle sopiva lattiatyyppi yksinkertaistettuna.
Näytä / piilota sarakkeet
StandardiTiiliAsfalttiSementti-hartsi,
betoni		Pinnoittamaton lattiaRitilälattiatKuviolattiatLattia, jossa esteitä
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Valittu osa (Tilausohjeet)

Yhteensä (netto)
21,24 €
plus ALV 4,04 €
brutto 25,28 €
Varastossa
ELESA Code: 451651
Kuvaus: RE.F5-080-PSL-N
Paino: 0,520 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83022000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.

CAD-data

Tälle osalle ei ole tällä hetkellä saatavissa suoraa 3D CAD -datan tai 2D-datan latausta. Lähetä kyselysi suoraan meille sähköpostitse. Lähetämme sinulle pyytämäsi CAD-datan mahdollisimman nopeasti.

Lisää sähköpostisi tähän!

Syötä kuvasta löytyvä koodi.


CAD-latausohjeet
Tallenna suosikkina
Suosittele tuotetta

Syötä kuvasta löytyvä koodi.

Löysitkö tuotteesi?

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:00 PM Test Hallo välisenä aikana: +49 7723 6507 - 0

Yksilöityihin elementteihin | Yhteyshenkilöihin

GN 22885-80-K-B-L-STGN 22885-80-K-B-L-STEGN 22885-80-K-L-L-STGN 22885-80-K-L-L-STEGN 22885-80-K-LF-L-STGN 22885-80-K-LF-L-STEGN 22885-80-K-R-L-STGN 22885-80-K-R-L-STEGN 22885-80-K-RF-L-STGN 22885-80-K-RF-L-STEGN 22885-100-K-B-L-STGN 22885-100-K-B-L-STEGN 22885-100-K-L-L-STGN 22885-100-K-L-L-STEGN 22885-100-K-LF-L-STGN 22885-100-K-LF-L-STEGN 22885-100-K-R-L-STGN 22885-100-K-R-L-STEGN 22885-100-K-RF-L-STGN 22885-100-K-RF-L-STEGN 22885-125-K-B-L-STGN 22885-125-K-B-L-STEGN 22885-125-K-L-L-STGN 22885-125-K-L-L-STEGN 22885-125-K-LF-L-STGN 22885-125-K-LF-L-STEGN 22885-125-K-R-L-STGN 22885-125-K-R-L-STEGN 22885-125-K-RF-L-STGN 22885-125-K-RF-L-STEGN 22885-150-K-B-L-STGN 22885-150-K-B-L-STEGN 22885-150-K-L-L-STGN 22885-150-K-L-L-STEGN 22885-150-K-LF-L-STGN 22885-150-K-LF-L-STEGN 22885-150-K-R-L-STGN 22885-150-K-R-L-STEGN 22885-150-K-RF-L-STGN 22885-150-K-RF-L-STEGN 22885-200-K-B-L-STGN 22885-200-K-B-L-STEGN 22885-200-K-L-L-STGN 22885-200-K-L-L-STEGN 22885-200-K-LF-L-STGN 22885-200-K-LF-L-STEGN 22885-200-K-R-L-STGN 22885-200-K-R-L-STEGN 22885-200-K-RF-L-STGN 22885-200-K-RF-L-STE
