GN 22885 Ruote con supporto per medie portate Rivestimento in poliuretano, corpo ruota in alluminio, versione leggera

Foto

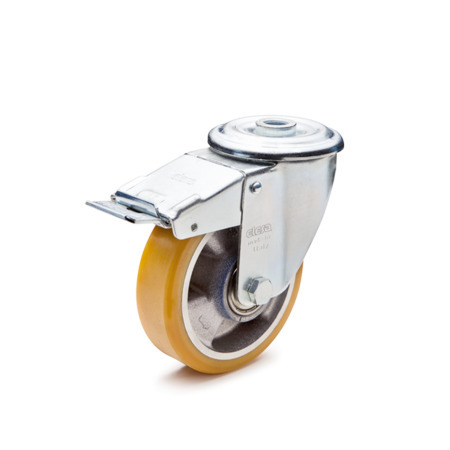

GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): RF - Supporto girevole con foro centrale, freno con bloccaggio totale Codifica: L - Versione leggera Materiale (supporto): ST - Acciaio stampato
Original design RE.F5-N / -N-ESD
Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): RF - Supporto girevole con foro centrale, freno con bloccaggio totale
Codifica: L - Versione leggera
Materiale (supporto): ST - Acciaio stampato
GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): RF - Supporto girevole con foro centrale, freno con bloccaggio totale Codifica: L - Versione leggera Materiale (supporto): ST - Acciaio stampato GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): B - Supporto fisso Codifica: L - Versione leggera Materiale (supporto): ST - Acciaio stampato GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): B - Supporto fisso Codifica: L - Versione leggera Materiale (supporto): STE - Lamiera d’acciaio GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): L - Supporto girevole con piastra di attacco Codifica: L - Versione leggera Materiale (supporto): ST - Acciaio stampato GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): L - Supporto girevole con piastra di attacco Codifica: L - Versione leggera Materiale (supporto): STE - Lamiera d’acciaio GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale Codifica: L - Versione leggera Materiale (supporto): ST - Acciaio stampato GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale Codifica: L - Versione leggera Materiale (supporto): STE - Lamiera d’acciaio GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): R - Supporto girevole con foro centrale Codifica: L - Versione leggera Materiale (supporto): ST - Acciaio stampato GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): R - Supporto girevole con foro centrale Codifica: L - Versione leggera Materiale (supporto): STE - Lamiera d’acciaio GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): RF - Supporto girevole con foro centrale, freno con bloccaggio totale Codifica: L - Versione leggera Materiale (supporto): STE - Lamiera d’acciaio
ESD

Famiglia di prodotti ESD

Le parti standard ESD sono realizzate con materiali conduttivi che aiutano a eliminare le cariche statiche. Trovano impiego in applicazioni che richiedono la movimentazione di componenti sensibili alle cariche statiche.

  • caratteristiche antistatiche
  • conformi alle norme EN 100015/1 e ICE 61340-5-1.
Mostra tutti i prodotti ESD
Scheda Tecnica GN 22885 Stampa questa pagina Application video ruote e ruote con supporto Note generali e panoramica dei tipi Condizioni di impiego e dati tecnici Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Le ruote con supporto per medie portate GN 22885 trovano impiego in ambienti industriali e pubblici, al chiuso, ad esempio per movimentare carrelli leggeri.

Il rivestimento offre bassa forza di spinta ed elevata elasticità, oltre a una buona resistenza all’usura.

La versione ESD ha proprietà antistatiche e risponde pertanto ai requisiti della norma ISO 22878:2004.

La ridotta usura del cuscinetto a sfere aumenta la durata in servizio, il montaggio sull'anello interno si può realizzare senza gioco assiale.

Specifiche

Rivestimento ruota

  • Plastica, poliuretano (PUR) sul tipo ST
    • Fusione, colore giallo
    • Durezza 92 Shore A
  • Plastica, poliuretano (PUR) sul tipo STE
    • Elettroconduttivo (antistatico)
    • Resistenza elettrica < 109 Ω
    • Fusione, colore grigio
    • Resistente all’usura
    • Durezza 90 Shore A

Corpo ruota
Alluminio pressofuso

Supporto
*Acciaio stampatoST, zincato
*Lamiera d’acciaioSTE, zincato, ESD

Supporto girevole

  • Doppio cuscinetto a sfere ingrassato
  • Anello parapolvere sul tipo L/LF
    Plastica, polietilene (PE)

Temperatura di esercizio da -20 °C a +80 °C

RoHS

Disegno tecnico

GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera disegno
Nascondi disegno tecnico
GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione leggera disegno

Opzioni articolo / Tabella

Tipo di cuscinetto

KCuscinetto a sfere

Tipo (supporto)

BSupporto fisso
LSupporto girevole con piastra di attacco
LFSupporto girevole con piastra di attacco, freno con bloccaggio totale
RSupporto girevole con foro centrale
RFSupporto girevole con foro centrale, freno con bloccaggio totale

Codifica

LVersione leggera
Mostra / Nascondi colonne
d1
Ø ruota		bd2d3d4h
Tipo B/L/LF
Tipo R/RF		l1l2
Tipo B
Tipo L/LF		l3m1m2
Tipo B
Tipo L/LF		m3m4rMax portata
dinamica in N
ST
Tipo STE
802591273107107100858540456060758012020001700
1003091273128128100858535456060758012020002000
1253591273156156100858537456060758012022002200
1504011201021941881401141105673858710510515630003000
2005011201022402361401141105673858710510515630003000

Selezione e configurazione articolo

Specifiche


Ø ruota d1
Tipo di cuscinetto

Tipo (supporto)





Codifica

Materiale (supporto)


Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

  • Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
  • Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.
Mostra / Nascondi colonne
StandardMattonelleAsfaltoCemento composito,
calcestruzzo		Pavimenti non rivestitiGriglie e gratePavimenti con presenza di trucioliPavimenti con presenza di ostacoli
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Parte selezionata (Come ordinare)

Totale (netto)
21,24 €
più IVA 4,04 €
lordo 25,28 €
In magazzino
ELESA Code: 451651
Descrizione: RE.F5-080-PSL-N
Peso: 0,520 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
83022000
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.

Dati CAD

Al momento non è possibile scaricare direttamente i dati CAD 3D o i dati 2D per questa parte. Inviaci direttamente la tua richiesta via e-mail. Appena possibile ti invieremo i dati CAD desiderati.
