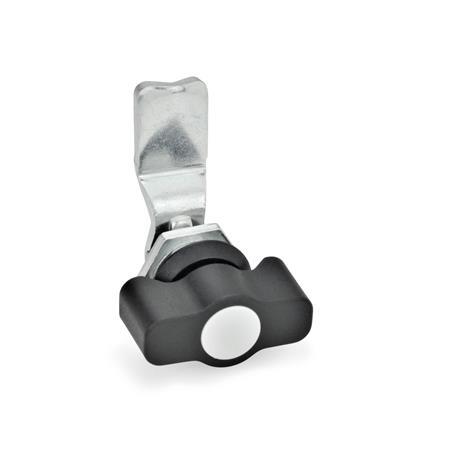

GN 115 Salpalukot Toiminta käyttöelementeillä

GN 115 Salpalukot, käyttöelementeillä, kohdistusrengas musta Tyyppi: SG - tähtivääntimellä
Tyyppi: SG - tähtivääntimellä

Napsauta muunnelman kuvaa nähdäksesi sen tuotteen päänäyttöalueella tai käytä sarkainnäppäimiä selataksesi tuoteversioita

Standardilehti GN 115 Tulosta tämä sivu Asennus- ja kokoonpano-ohjeet Luettelo salpatyypeistä Muovin ominaisuudet

Tuotteen kuvaus

Salpalukot GN 115 lukitsevat kääntämällä niitä 90º, jolloin ovenkehyksen takana oleva salpa liikkuu. Salvan viisteet helpottavat oven sulkemista.

Erilaisilla kammilla varustetut salvat kattavat salpausetäisyyden A välillä 4-50 mm.

Salpalukot GN 115 toimitetaan irrallisella salvalla.

Tekninen eritelmä

Lukkokotelo
Sinkkivalu

  • Kotelon kaulus
    muovipinnoitettu
    musta, RAL 9005, teksturoitu viimeistelySWSW

Käyttöelementit

  • Tyyppi SG, SK, ST, RG, KG, HG
    Muovi (polyamidi PA)
    musta, matta
  • Tyyppi LG
    Sinkkivalu
    muovipinnoitettu
    musta, RAL 9005, teksturoitu viimeistely

Suojakansi (tyyppi RG, KG, HG, LG)
Muovi (polyamidi PA)
vaaleanharmaa

Kaikki muut osat
Teräs, sinkitty, sinipassivoitu

Suojausluokka IP 65

RoHS

Lisävaruste

Suojaavat ohjainlevyt GN 120.2
Sisäpuolen kahvat GN 120.3
Peltilävistimet GN 123

GN 115 Salpalukot, käyttöelementeillä, kohdistusrengas musta luonnos
Piilota tekninen piirros
GN 115 Salpalukot, käyttöelementeillä, kohdistusrengas musta luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

SGtähtivääntimellä
SKToiminta siipinupilla
STT-kahvalla
RGToiminta pyälletyllä nupilla GN 7336
KGToiminta siipinupilla
HGToiminta vivulla
LGToiminta vipukahvalla
Näytä / piilota sarakkeet
Salpaetäisyys Ad
Tyyppi
SG, RG, KG, HG
Tyyppi
SK, ST, LG		h
Tyyppi
SG, RG, KG, HG
Tyyppi
SK, ST, LG
48131620242832364045283246
610141822263034384250283246

Koonti ja hinta
Tyyppi







Salpaetäisyys A
Pinta, kohdistusrengas
SW
Eritelmät












Tyyppi







Salpaetäisyys A
Pinta, kohdistusrengas
SW

Asennus- ja kokoonpano-ohjeet
89a543b8-3a6c-4763-b34f-c6c883af4562

Asennusta varten mitoita oven reiän läpimitta vastapuolen piirroksessa esitetyllä tavalla.

Kun kokoonpano on valmis, salpa työnnetään reiän läpi etupuolelta. Sen jälkeen kuusiomutteri voidaan työntää salvan yläpuolelle takaa käsin ja pultata paikalleen.

Asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa.

Asennusreiän läpimitta voidaan asettaa myös poraamalla tai jyrsimällä vastakkaisissa piirroksissa osoitetulla tavalla.

Pienillä sarjoilla ja alle 2 mm teräspeltien tapauksessa Peltilävistimet GN 123 on oikea työkaluvalinta.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
8,07 €
plus ALV 1,53 €
brutto 9,60 €
Varastossa
sis. materiaaliveloituksen: 0,05 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,118 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83016000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
